Импульсный выход

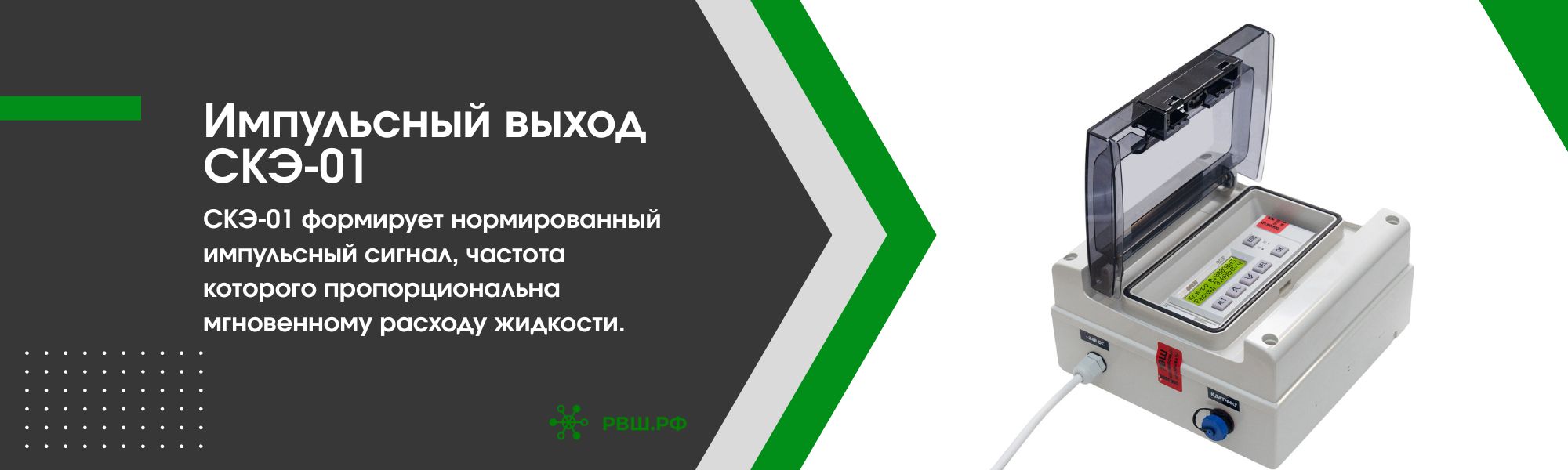

Импульсный выход СКЭ-01

СКЭ-01 формирует нормированный импульсный сигнал, частота которого пропорциональна мгновенному расходу жидкости. Этот выход используется для подключения к внешним счётчикам импульсов, ПЛК и системам учёта. Кроме того, расходомер может поставляться без СКЭ-01 — только с импульсно-частотным выходом датчика для подключения к стороннему вторичному прибору заказчика.

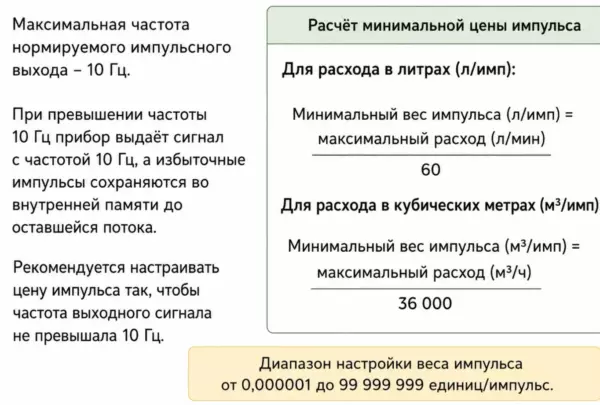

Нормируемый импульсный выход

Контакты импульсного выхода

Импульсный выход выведен на 9-пиновый интерфейсный разъём (правая сторона корпуса СКЭ-01):

Пин	Обозначение	Назначение
2	ИМПУЛЬСЫ IN/OUT	Нормированный импульсный сигнал
8	Сигнальная земля	Общий
9	Сигнальная земля	Общий

Тип выхода: открытый коллектор, n-p-n.

Цена импульса по типоразмерам

Каждый импульс соответствует определённому объёму жидкости — это называется ценой импульса (K, литров на импульс). Значение K указано в проливной таблице из паспорта прибора. Для ориентира:

Типоразмер	Диапазон расхода	Цена импульса K
РВШ-ТА-010-250-Z-U5	0,5–10 л/мин	0,0004 л
РВШ-ТА-010-250-Z-U31	1,3–33 л/мин	0,002 л
РВШ-ТА-010-250-Z-U22	2–50 л/мин	0,0025 л
РВШ-ТА-020-250-Z	5–116 л/мин	0,004 л

Точное значение K для вашего прибора — в проливной таблице из паспорта. Коэффициент пересчёта вводится в память СКЭ-01 на заводе. При подключении к стороннему счётчику — вводится в его настройки.

Подключение к стороннему ВЭП

Расходомер «РВШ-ТА» может работать без собственного СКЭ-01 — датчик подаёт импульсный сигнал напрямую на счётный вход стороннего вторичного прибора.

В этом случае:

Внешний ВЭП должен иметь стабилизированный источник питания 12 В постоянного тока.
Ответственность за правильность подключения и достоверность результатов несёт заказчик.
При заказе такого исполнения сообщите нам марку вашего ВЭП — уточним совместимость и адаптируем кабельную часть.

Материалы по подключению импульсного выхода к стороннему ВЭП — в файле ниже.

Скачать материал по подключению

Выход 4–20 мА

СКЭ-01 также формирует токовый сигнал 4–20 мА, пропорциональный мгновенному расходу. Выход пассивный.

Пин	Обозначение
4	4–20 мА «+» PASSIVE OUT
5	4–20 мА «−» PASSIVE OUT

Используется там, где ПЛК или регистратор принимает аналоговый вход. Надёжно работает на длинных линиях, нечувствителен к помехам.
