Монтаж и подключение расходомеров-счётчиков «РВШ»

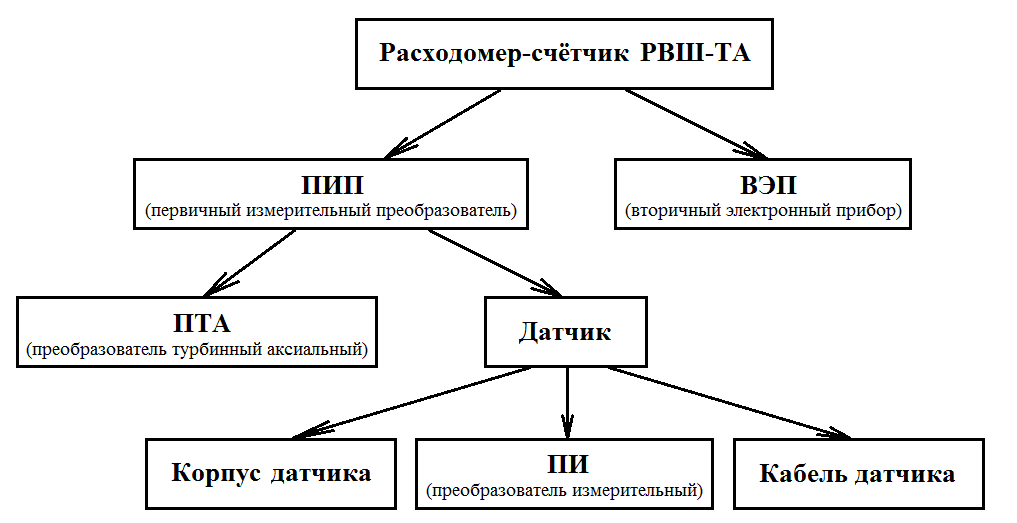

Корректность измерений расходомером «РВШ-ТА» напрямую зависит от условий монтажа. Несоблюдение требований к прямым участкам трубопровода, геометрии присоединений или ориентации ПИП приводит к дополнительной погрешности, которую невозможно устранить без перемонтажа. Эта страница содержит основные требования к монтажу, подключению и заземлению.

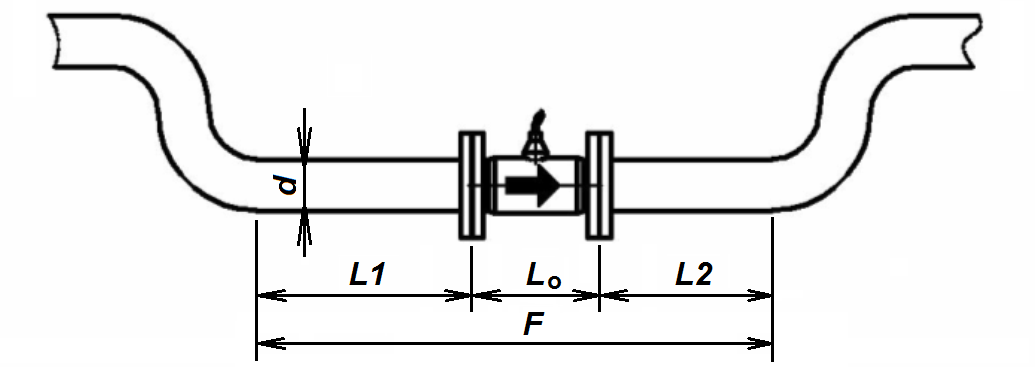

Прямые участки трубопровода до и после ПИП
ПИП необходимо монтировать в прямом цилиндрическом участке трубопровода. Смысл прямых вставок – обеспечить ламинарный поток без завихрений в точке измерения, максимально близкий к условиям заводской калибровки.
Рекомендуемые длины прямых участков – 10 условных диаметров (10d) до ПИП и 10d после. При таких длинах дополнительная погрешность от нарушения ламинарности потока исключена для любого класса точности, включая ±0,25%.
Если обеспечить 10d+10d невозможно по условиям монтажа, допускается уменьшение длин согласно таблицам:
Таблица 1. Минимальные длины прямых участков при расходе от Qmin до Qmax
| Класс точности, % | L1 до ПИП (не менее) | L2 после ПИП (не менее) |
|---|---|---|
| ±0,25 | 10d | 10d |
| ±0,50 | 10d | 7d |
| ±1,00 | 7d | 7d |
| ±2,00 | 7d | 5d |
Таблица 2. Минимальные длины прямых участков при расходе от Qmin до Qnom
| Класс точности, % | L1 до ПИП (не менее) | L2 после ПИП (не менее) |
|---|---|---|
| ±0,25 | 10d | 10d |
| ±0,50 | 10d | 5d |
| ±1,00 | 7d | 5d |
| ±2,00 | 5d | 5d |
Для реверсивных ПИП длина L2 принимается равной L1 согласно таблицам.
Внимание: несоблюдение минимальных длин прямых участков приведёт к дополнительной погрешности измерений. Деформация геометрии трубопровода в пределах прямых участков не допускается.
Расстояние от ПИП до ближайшего гидравлического сопротивления (дроссель, фильтр, тройник) – не менее 15d.
Допустимые отклонения геометрии в зоне присоединения
В местах соединения трубопровода с ПИП, находящихся в пределах прямых участков L1 и L2, допускается разность внутренних диаметров C, определяемая по формуле:
C = (d1 − d2) / d1 × 100%, где d1 – больший из двух диаметров, d2 – меньший.
Таблица 3. Предельно допустимые значения C
| Класс точности, % | C при расходе Qmin–Qmax | C при расходе Qmin–Qnom |
|---|---|---|
| ±0,25 | не более 5% | не более 7,5% |
| ±0,50 | не более 10% | не более 15% |
| ±1,00 | не более 15% | не более 18% |
| ±2,00 | не более 18% | не более 20% |
Если разность диаметров превышает допустимое значение – необходимо применять конический переход с углом конусности φ не более 12°. Такой переход (диффузор или конфузор) устанавливается в составе прямых участков L1 или L2 вне зависимости от направления движения жидкости.
Положение ПИП при монтаже
Предприятие-изготовитель предписывает монтировать ПИП на горизонтальном участке трубопровода. Это обеспечивает более длительный ресурс работы. Допускается также монтаж на наклонном или вертикальном участке при условии, что движение жидкости происходит снизу вверх.

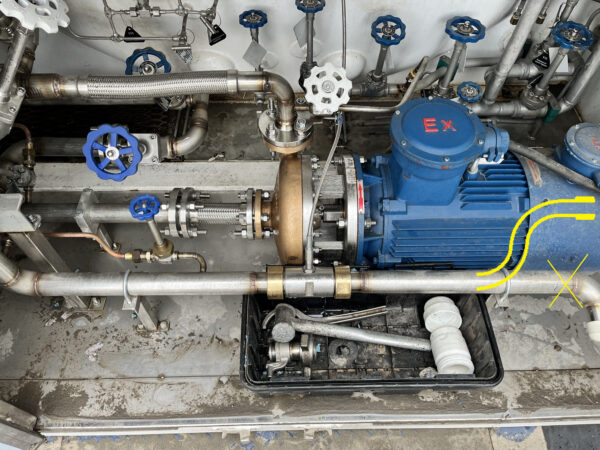

Важно для высокотемпературного исполнения (датчик ДИЭ-28-Т3): рёбра датчика должны быть ориентированы вертикально. Это обеспечивает правильное конвективное охлаждение датчика воздухом и исключает соприкосновение кабеля с горячими частями прибора.
ПИП необходимо монтировать так, чтобы внутренняя полость была постоянно заполнена измеряемой жидкостью. Рекомендуется установка «в обнижении» трубопровода. Работа при неполном заполнении ПИП приведёт к увеличению погрешности измерения.
Фильтры и газоотделитель

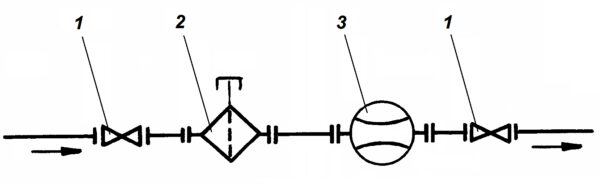

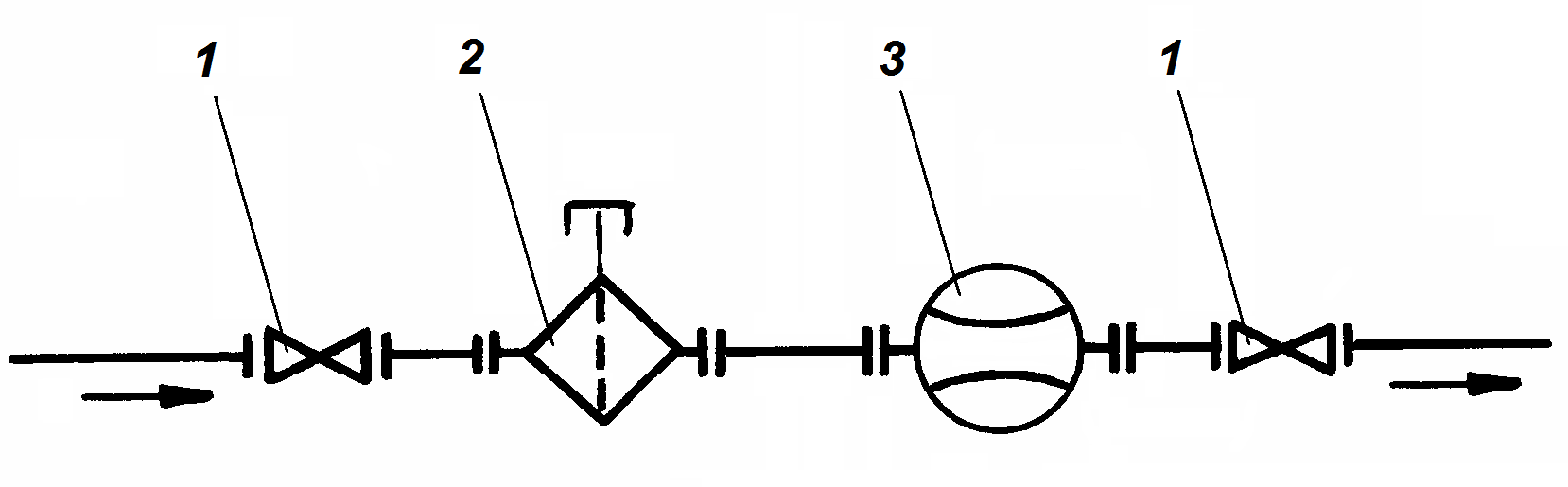

Перед ПИП рекомендуется устанавливать фильтр в соответствии с типоразмером:
| Типоразмеры | Тонкость фильтрации |
|---|---|
| 008, 010, 015 | 25 мкм |
| 020, 032, 050 | 40 мкм |
| 065 и более | 160 мкм |
Если жидкость содержит более 1% свободного газа по объёму – необходим фильтр-газоотделитель. Наличие газовых пузырьков в измеряемой жидкости приводит к погрешности: расходомер считает объём пены, а не жидкости.
Если требуется проведение ремонтных работ без прекращения подачи – устанавливается байпасная линия.
Заземление ПИП
Заземление ПИП обязательно в следующих случаях:
- при использовании исполнения с барьером искрозащиты КОРУНД-М740 (Ex-исполнение)
- при монтаже на диэлектрическом трубопроводе с диэлектрической жидкостью (снятие статического заряда)

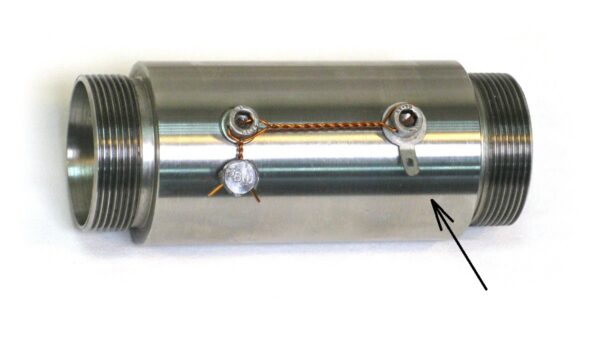

Место заземления на корпусе ПИП – ухо под головкой правого пломбировочного винта.
Требования к кабелю заземления:
- Жила: медная многопроволочная
- Сечение: не менее 2,5 мм²
- Цвет изоляции: жёлто-зелёный
- Способ подключения: пайка с припоем ПОС-61, защита термоусадкой
- Сопротивление контура заземления: не более 1 Ом
Заземление СКЭ-01 выполняется через заземляющий винт М5 с правой стороны корпуса – гибким проводом с ухом на конце.
Разъёмы и интерфейсы СКЭ-01

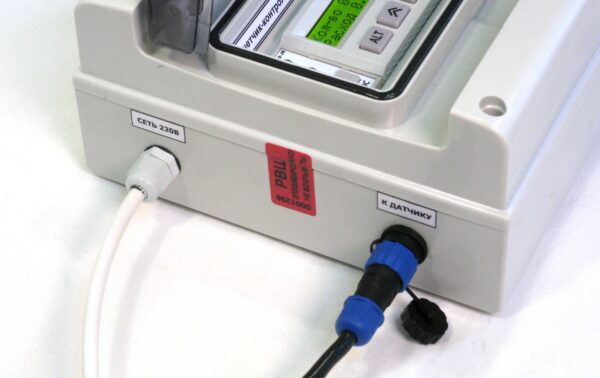

3-пиновый разъём «К ДАТЧИКУ» (левая сторона корпуса СКЭ-01):
| Пин | Назначение |
|---|---|
| 1 | +24 В DC – питание датчика |
| 2 | Вход импульсного сигнала (открытый коллектор, n-p-n) |
| 3 | Общий, сигнальная земля (оплётка кабеля) |

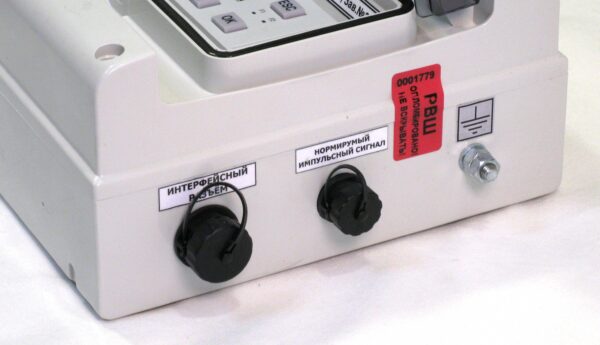

9-пиновый интерфейсный разъём (правая сторона корпуса СКЭ-01):
| Пин | Назначение |
|---|---|
| 1 | +24 В OUT |
| 2 | Импульсы IN/OUT |
| 3 | Блокировка счёта IN (используется при поверке на ЦСМ) |
| 4 | 4–20 мА «+» PASSIVE OUT |
| 5 | 4–20 мА «−» PASSIVE OUT |
| 6 | RS485 DATA «A» IN/OUT |
| 7 | RS485 DATA «B» IN/OUT |
| 8 | Сигнальная земля |
| 9 | Сигнальная земля |
Через 9-пиновый разъём реализуется подключение к АСУ ТП по протоколу Modbus RTU RS-485, передача токового сигнала 4–20 мА и нормируемого импульсного сигнала.

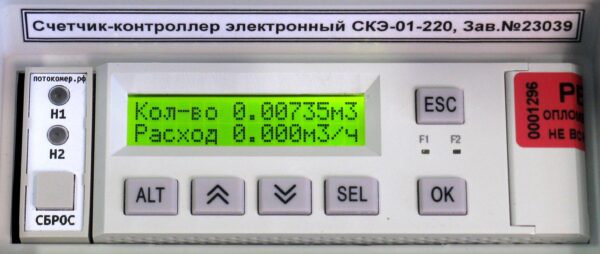

Индикация лицевой панели СКЭ-01
Светодиод Н1 (синий) – повторитель импульсно-частотного сигнала датчика. При выходе расхода за границы, установленные в настройках, меняет цвет на красный и подаётся звуковой сигнал.
Светодиод Н2 (жёлтый) – режим блокировки счёта. Активируется при подаче сигнала на пин 3 интерфейсного разъёма (используется при поверке).
Клавиша «СБРОС» – сброс накопленного объёма. Сброс возможен только при полной остановке движения жидкости через расходомер. При попытке сброса во время работы дисплей выводит «ЗАПРЕЩЕНО!»
Параметры питания:
- СКЭ-01-220: 90–260 В переменного тока 50 Гц, потребление 0,01 А
- СКЭ-01-024: 17–30 В постоянного тока, потребление 0,12 А при 24 В
Поверка в ЦСМ
СКЭ-01 оснащён электронным входом для блокировки счёта (пин 3 интерфейсного разъёма). Этот вход задействуется при проведении поверки на поверочной установке в ЦСМ в соответствии с методикой поверки МП 208-096-2024.
Ввод калибровочных коэффициентов (поправочный коэффициент на вязкость, цена импульса) производится в соответствии с Руководством по эксплуатации на СКЭ-01. Перед отправкой прибора на поверку в ЦСМ необходимо вернуть поправочный коэффициент на вязкость к значению 1,000.
