Расходомер-счётчик «РВШ-ТА» — это связка ПИП, датчика и СКЭ-01, приписанных друг к другу общим заводским номером на весь период эксплуатации. Ниже — состав комплекта, порядок монтажа и схемы подключения для стандартного и взрывозащищённого исполнений.

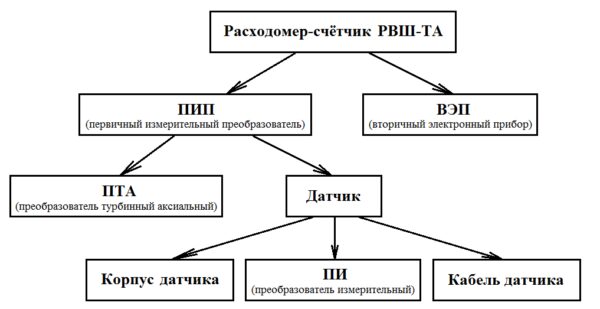

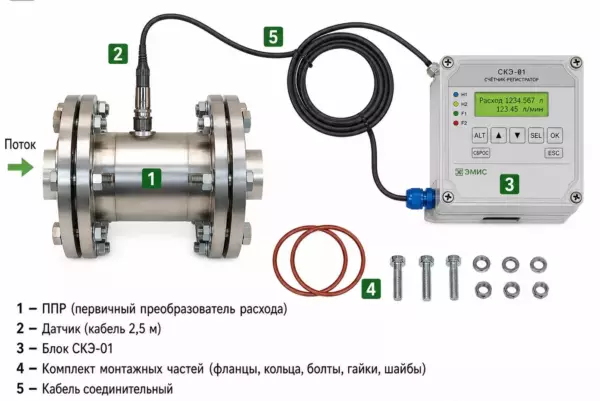

Состав расходомера-счётчика РВШ-ТА в варианте поставки с КМЧ и кабелем соединительным
Схема подключения РВШ ТА с СКЭ-01
Шаг 1. Подготовка места монтажа
Слейте жидкость из системы. Удалите заусенцы и стружку на торцах трубопровода после реза.
Шаг 2. Сборка ПИП с КМЧ
Оденьте монтажные части на ПИП без уплотнительных колец. Накрутите накидные гайки для фиксации. Пристыкуйте к трубопроводу, обеспечьте соосность. Прихватите сваркой в нескольких точках снаружи. Повторите с другой стороны.
Шаг 3. Приварка монтажных частей
Снимите ПИП, открутив накидные гайки. Обварите каждую монтажную часть сплошным швом снаружи. Запрещается варить при установленном ПИП или уплотнительных кольцах. Дайте остыть.
Шаг 4. Установка ПИП
Установите уплотнительные кольца. Установите ПИП между монтажными частями. Затяните крепёж крест-накрест. Откройте вентили плавно — сначала до ПИП, потом после. Проверьте герметичность.
Шаг 5. Монтаж датчика
Для ДИЭ-М18-И-Ю: накрутите гайку М18×1,5 на датчик, ввинтите в посадочное место до упора усилием кисти руки без инструмента, зафиксируйте гайкой.
Для ДИЭ-28-Т3 (высокотемпературное): установите 4 шайбы-проставки, закрепите 4 винтами М3×10. Рёбра датчика ориентируйте вертикально — для правильного охлаждения.
Шаг 6. Монтаж кабеля
Проложите вдоль трассы, закрепите скобами. Рекомендуется металлорукав. Монтаж при температуре не ниже +10 °C.
Шаг 7. Монтаж и подключение СКЭ-01
Установите во взрывобезопасной зоне, закрепите саморезами через штатные крепления на тыльной стороне. Подключите:
Дождитесь загрузки (4 секунды). На световоде датчика должен светиться зелёный светодиод.
3-пиновый разъём «К ДАТЧИКУ» (левая сторона корпуса):
| Пин | Назначение |
|---|---|
| 1 | +24 В DC — питание датчика |
| 2 | Вход импульсного сигнала (открытый коллектор, n-p-n) |
| 3 | Общий, сигнальная земля (оплётка кабеля) |
9-пиновый интерфейсный разъём (правая сторона корпуса):
| Пин | Назначение |
|---|---|
| 1 | +24 В OUT |
| 2 | ИМПУЛЬСЫ IN/OUT |
| 3 | БЛОКИРОВКА СЧЁТА IN (при поверке в ЦСМ) |
| 4 | 4–20 мА «+» PASSIVE OUT |
| 5 | 4–20 мА «−» PASSIVE OUT |
| 6 | RS485 DATA «A» IN/OUT |
| 7 | RS485 DATA «B» IN/OUT |
| 8 | Сигнальная земля |
| 9 | Сигнальная земля |
Питание СКЭ-01-024: 17–30 В постоянного тока, потребление 0,12 А при 24 В.
Полная схема разъёмов — скачать PDF.
3-пиновый разъём «К ДАТЧИКУ» (левая сторона корпуса):
| Пин | Назначение |
|---|---|
| 1 | +24 В DC — питание датчика |
| 2 | Вход импульсного сигнала (открытый коллектор, n-p-n) |
| 3 | Общий, сигнальная земля (оплётка кабеля) |
9-пиновый интерфейсный разъём (правая сторона корпуса):
| Пин | Назначение |
|---|---|
| 1 | +24 В OUT |
| 2 | ИМПУЛЬСЫ IN/OUT |
| 3 | БЛОКИРОВКА СЧЁТА IN (при поверке в ЦСМ) |
| 4 | 4–20 мА «+» PASSIVE OUT |
| 5 | 4–20 мА «−» PASSIVE OUT |
| 6 | RS485 DATA «A» IN/OUT |
| 7 | RS485 DATA «B» IN/OUT |
| 8 | Сигнальная земля |
| 9 | Сигнальная земля |

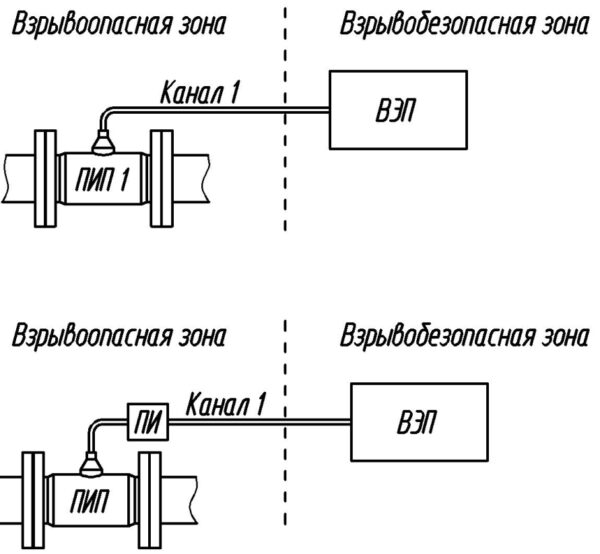

Расходомер «РВШ-ТА» может применяться во взрывоопасных зонах в двух вариантах:
Вариант 1 (стандартный для Ex): СКЭ-01 устанавливается во взрывобезопасной зоне. Внутри корпуса СКЭ-01 — барьер искрозащиты КОРУНД-М740. Кабельная линия и датчик во взрывоопасной зоне обеспечены искробезопасной цепью Exia. Взрывозащищённые разъёмы на кабеле не требуются.
Вариант 2 (если ВЭП нельзя вынести из опасной зоны): СКЭ-01 с барьером КОРУНД-М740 помещается во взрывозащищённый бокс Exd. Весь комплект допускается к монтажу в опасной зоне. Вариант дороже и сложнее в монтаже.
Маркировка стандартного Ex-исполнения: 0ExiaIICT6X
Материалы корпуса ПИП — сталь 12Х18Н10Т или сплав Д16Т — не дают искры при фрикции (ГОСТ 30852.0-2002).
Заземление обязательно при Ex-исполнении и при монтаже на диэлектрическом трубопроводе.
Место заземления ПИП — ухо под головкой правого пломбировочного винта.
Кабель: медный многопроволочный, сечение ≥ 2,5 мм², жёлто-зелёный. Подключение — пайка с ПОС-61, защита термоусадкой. Сопротивление контура ≤ 1 Ом.
Заземление СКЭ-01 — через заземляющий винт М5 на правой стороне корпуса, гибким проводом с ухом.
