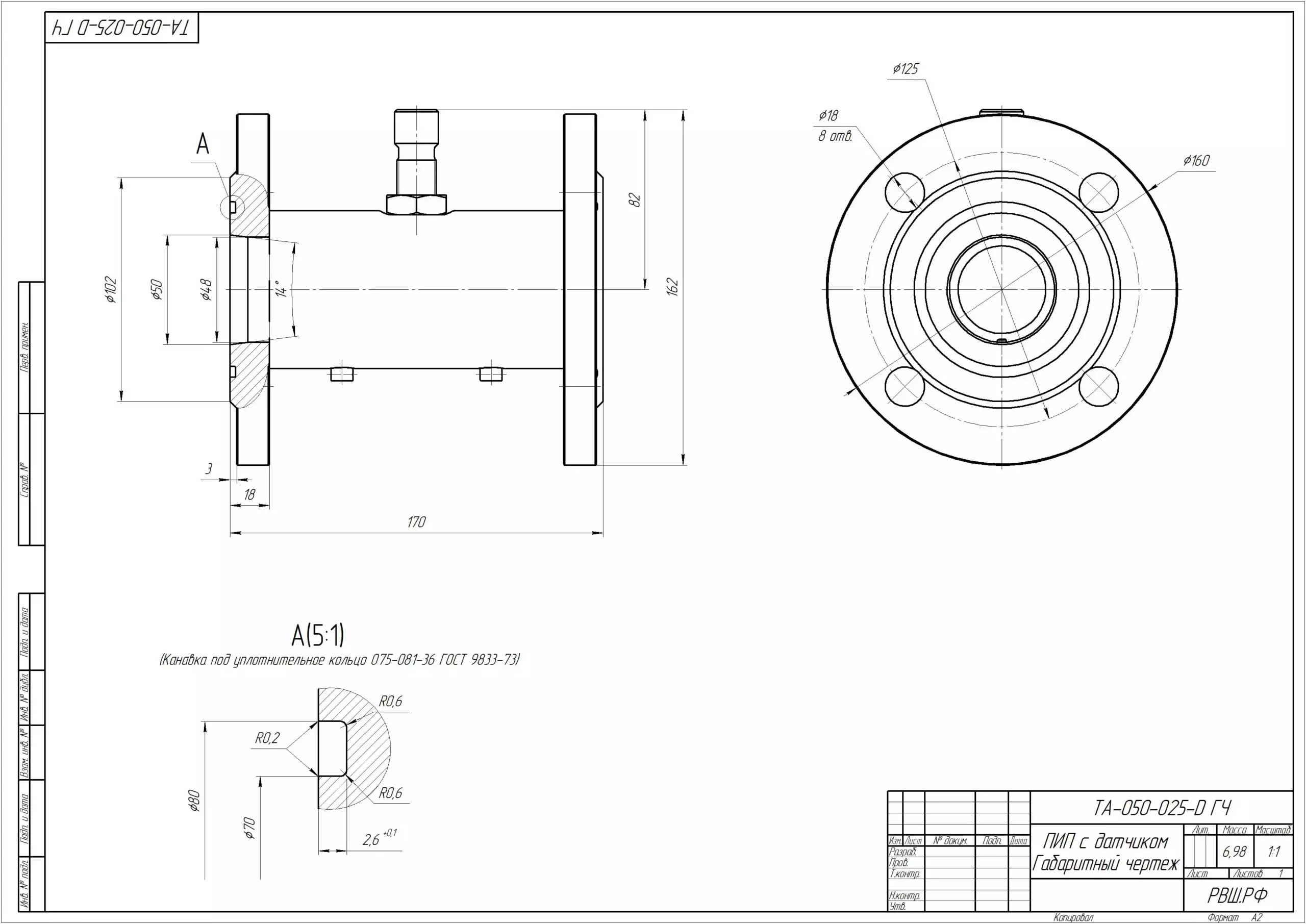

Расходомер-счетчик турбинный ТА-050-025-D
Расходомер-счетчик турбинный ТА-050-025-D — изображение 2
Расходомер-счетчик турбинный ТА-050-025-D — изображение 3
Расходомер-счетчик турбинный ТА-050-025-D — изображение 4
Расходомер-счетчик турбинный ТА-050-025-D — изображение 5

Расходомер-счетчик турбинный ТА-050-025-D

Турбинный расходомер-счётчик ТА-050-025-D предназначен для точного измерения объёмного расхода жидкостей в трубопроводных системах промышленного назначения.

Диаметр условного прохода, мм

Вязкость жидкости максимальная, сСт

300
Тонкость фильтрации, мкм

100
Температура измеряемой среды, °С

-55 до +250
Габариты, мм

Масса, кг

KDID

Расход, м3/ч максимальный

Расход, м3/ч минимальный

Рабочее избыточное давление, МПа

2,5
Максимальное избыточное давление, МПа

3,2

Цена:

Узнать цену

Описание

О товаре

Турбинный расходомер-счётчик ТА-050-025-D предназначен для точного измерения объёмного расхода жидкостей в трубопроводных системах промышленного назначения. Принцип работы прибора основан на вращении турбинного колеса под действием потока жидкости: скорость вращения пропорциональна скорости потока и преобразуется в электрический сигнал. Полученные импульсы могут использоваться для контроля расхода, учета жидких продуктов и передачи данных в автоматизированные системы управления технологическими процессами.

Расходомер отличается надежной конструкцией и стабильной точностью измерений. Он применяется для контроля технологических параметров, оптимизации работы оборудования и организации коммерческого учета жидких сред на промышленных предприятиях.

Где применяется

Турбинный расходомер ТА-050-025-D используется для измерения расхода жидкостей в различных отраслях промышленности:

  • нефтегазовая и нефтехимическая промышленность;
  • химические и технологические производства;
  • энергетические предприятия и тепловые сети;
  • системы транспортировки и хранения жидких продуктов;
  • пищевые производства и технологические линии;
  • промышленные системы водоснабжения.

Преимущества

  • высокая точность измерения расхода жидких сред;
  • надежная турбинная измерительная система;
  • стабильная работа при различных режимах потока;
  • устойчивость к промышленным условиям эксплуатации;
  • возможность интеграции в системы автоматизированного учета;
  • длительный срок службы оборудования.

Почему стоит заказать у РВШ.РФ?

Компания РВШ.РФ — российский производитель турбинных расходомеров и систем измерения расхода жидкостей. С 2020 года мы разрабатываем и производим средства измерений, внесённые в государственный реестр СИ (Аршин). Наличие собственного конструкторского бюро, производственной площадки и метрологической службы позволяет нам создавать надежные приборы для сложных промышленных задач.

  • оборудование внесено в государственный реестр средств измерений;
  • собственная инженерная разработка и производство;
  • возможность адаптации приборов под задачи заказчика;
  • метрологическое сопровождение и техническая поддержка;
  • надежное оборудование, применяемое на предприятиях по всей России.

Турбинные расходомеры РВШ.РФ обеспечивают точный контроль расхода жидкостей и помогают эффективно управлять технологическими процессами на предприятиях различных отраслей промышленности.

РВШ-ТА

Расходомер-счётчик РВШ-ТА оснащён встроенным программным обеспечением вторичного электронного прибора СКЭ-01, которое выполняет вычисление объёма и объёмного расхода жидкости на основе импульсно-частотного сигнала первичного преобразователя.

Идентификационные данные ПО

 Значение

Номер версии (идентификационный номер)

2.02
Цифровой идентификатор ПО

7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB

Алгоритм вычисления контрольной суммы

SHA256

Уровень защиты программного обеспечения — «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО внесены в описание типа СИ, утверждённое Росстандартом. Номер записи в ГРСИ: 78390-20, действует до 01.06.2030.

СКЭ-01

СКЭ-01 содержит встроенное программное обеспечение, которое обеспечивает полный цикл обработки измерительной информации: приём импульсно-частотного сигнала от первичного преобразователя, линеаризацию коэффициентов пересчёта по 6 точкам расхода, вычисление объёма и объёмного расхода в заданных единицах, хранение данных в энергонезависимой памяти и передачу результатов измерений по интерфейсам 4–20 мА и Modbus RTU RS-485.

Идентификационные данные ПО

Значение

Номер версии (идентификационный номер)

2.02
Цифровой идентификатор ПО

7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB
Алгоритм вычисления контрольной суммы

SHA256

Уровень защиты программного обеспечения — «средний» в соответствии с Р 50.2.077-2014.

ПО СКЭ-01 является неотъемлемой частью средства измерений РВШ-ТА, зарегистрированного в ГРСИ под № 78390-20. Самостоятельное изменение или перепрошивка ПО пользователем не предусмотрено и влечёт необходимость внеплановой поверки.

  • Для каких жидкостей подходит РВШ-ТА? Для большинства жидкостей с вязкостью до 300 сСт при рабочей температуре: вода, топливо, растворители, лёгкие нефтепродукты, спирты, криогенные жидкости. В пищевом исполнении — молоко, соки, масло, спирт. В техническом исполнении — кислоты, щёлочи, химические среды.
  • Датчик контактирует с жидкостью? Нет. Датчик установлен снаружи корпуса и воспринимает вращение турбины через герметичную стальную стенку — без прямого контакта со средой. Это позволяет безопасно работать с агрессивными, горючими и токсичными жидкостями, а также обеспечивает работоспособность при температурах от −200 до +350 °C.
  • Можно ли измерять расход в обоих направлениях? Да, в реверсном исполнении. Необходимо указать при оформлении заказа — это влияет на конструкцию прибора.
  • Нужен ли отдельный прибор для вывода данных? Да. Для отображения расхода, накопления объёма и передачи данных в систему управления используется вторичный электронный преобразователь СКЭ-01. Он заказывается вместе с расходомером или отдельно.
  • Для чего нужен СКЭ-01? СКЭ-01 принимает импульсно-частотный сигнал от датчика расходомера, пересчитывает его в физические единицы, отображает на дисплее и передаёт данные в системы управления или архив. Без него датчик РВШ не отображает измерения.
  • Работает ли СКЭ-01 только с расходомерами РВШ? Нет. СКЭ-01 работает с любым датчиком, имеющим импульсно-частотный выходной сигнал — не только с приборами линейки РВШ. Если у вас уже установлен датчик с импульсным выходом другого производителя, СКЭ-01 можно использовать как вторичный прибор к нему.
  • Что происходит с данными при отключении питания? Все данные — накопленный объём и архив измерений — хранятся в энергонезависимой памяти. При восстановлении питания данные полностью сохранены, измерения продолжаются автоматически.
  • Что такое переходные соединения и зачем они нужны? Переходные соединения — это комплект деталей для подключения расходомера к вашему трубопроводу: переходные патрубки, ответные фланцы, крепёж. Расходомер РВШ устанавливается в разрыв трубопровода, и переходные части обеспечивают стыковку прибора с трубами вашего диаметра и типа присоединения.
  • Из какого материала изготавливаются переходные части? Стандартный материал — нержавеющая сталь 12Х18Н10Т, та же сталь, что и корпус расходомера. Переходные части отлично привариваются к трубопроводу сваркой и совместимы с большинством рабочих сред. По запросу — другие марки стали под конкретную среду или условия эксплуатации.
  • Можно ли заказать переходные части под нестандартный диаметр трубопровода? Да. Если диаметр вашего трубопровода не совпадает с DN расходомера, изготавливаем концентрические переходные патрубки под ваши размеры. Укажите внутренний диаметр трубопровода и тип присоединения — рассчитаем и изготовим.
  • Что понимается под индивидуальным заказом? Это изготовление расходомера РВШ с параметрами, выходящими за пределы стандартного каталога: нестандартный DN, давление или температура сверх табличных значений, специальный материал корпуса, нестандартное присоединение, реверсное исполнение или сочетание нескольких особых требований.
  • Как понять, нужен ли мне индивидуальный заказ или подойдёт стандартный прибор? Заполните опросный лист с параметрами вашей задачи — рабочая среда, вязкость, диапазон расходов, DN, давление, температура. Если все параметры укладываются в каталог, предложим стандартный прибор в нужном исполнении. Если нет — обсудим, что реализуемо и в какие сроки.

Возможно изготовление расходомеров-счетчиков других модификаций
и исполнения

Заполнить опросный лист
