Чертежи расходомеров «РВШ-ТА»
Габаритные и монтажные чертежи ПИП «РВШ-ТА» — для включения в рабочую документацию, оценки компоновки и подготовки места монтажа. Чертежи сгруппированы по типу присоединения.
Монтажные чертежи ПИП по исполнениям

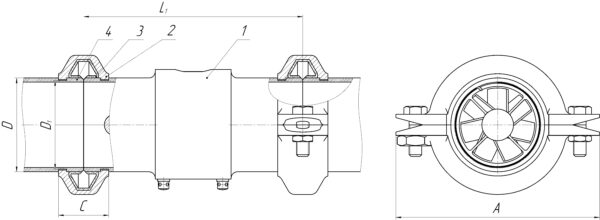

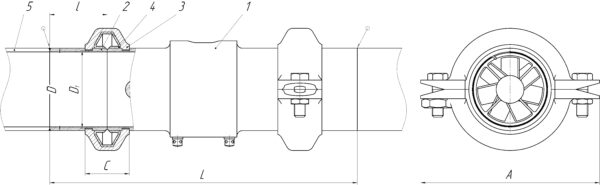

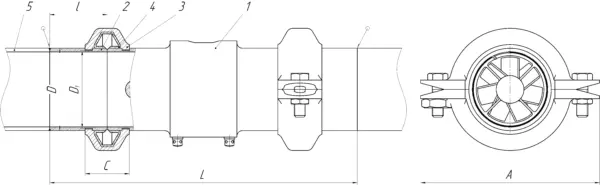

Исполнение G — груввлок (Victaulic), ТА-080-025-G
Исполнение K — кламп-хомут, монтажный чертёж

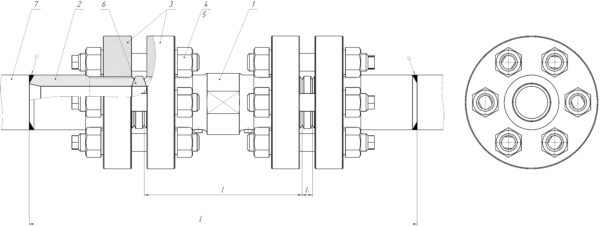

Исполнение L — конусное присоединение, эскиз корпуса
Чертежи для скачивания
- Монтажные и габаритные эскизы ПИП РВШ-ТА — исполнения D, G, K, L, V, Z
- Габаритно-монтажные чертежи ПИП РВШ-ТА — полный комплект всех исполнений
- Эскизы корпусов ПИП РВШ-ТА — исполнения D, D-R2, G, K, L, V, Z, Z-R2, Z-60°
- Таблица соответствия фланцев и типоразмеров ПИП РВШ-ТА
Нет нужного исполнения?
Для нестандартных исполнений и специфических типоразмеров чертёж предоставляется по запросу. Укажите модель и исполнение — пришлём нужный файл.
