Техническое описание

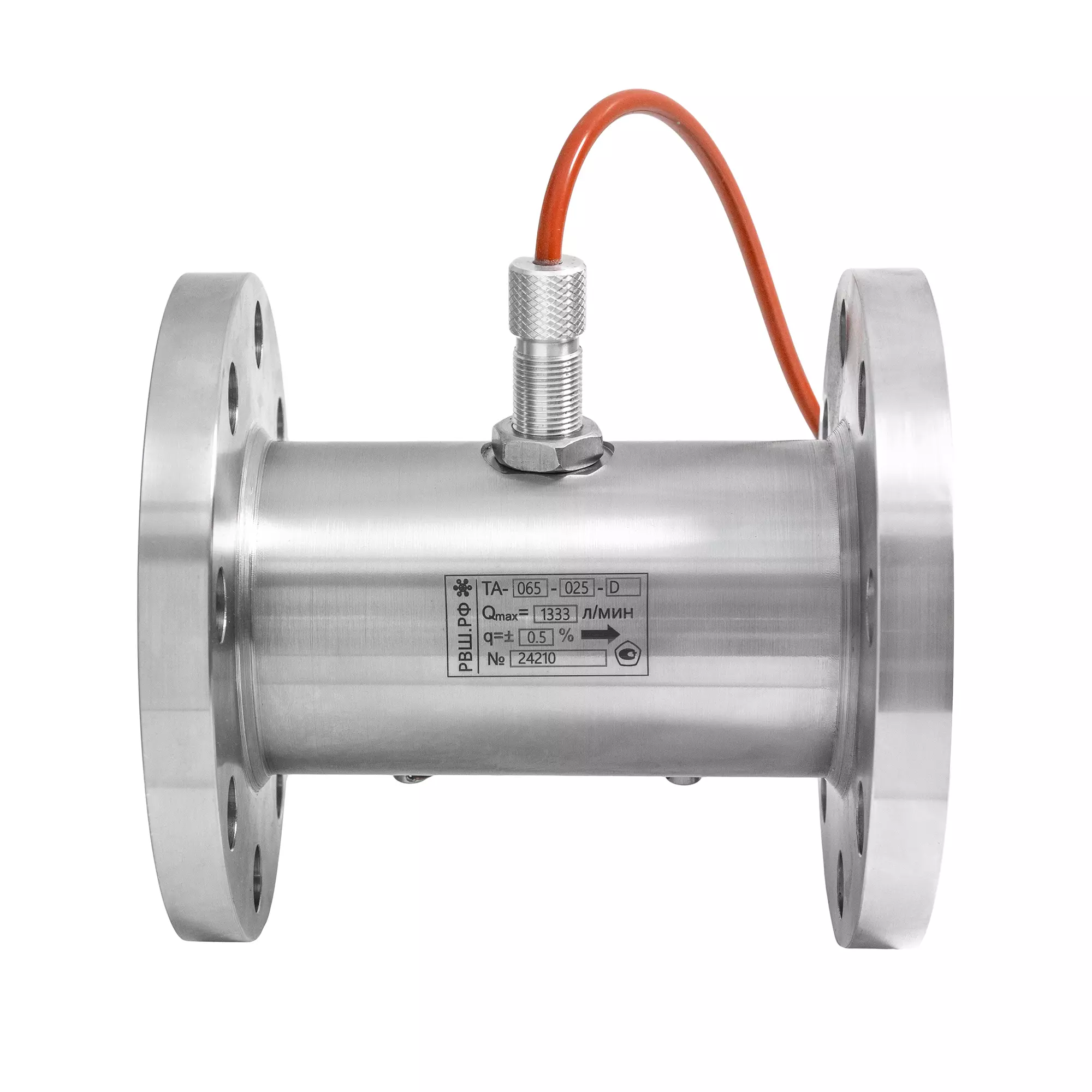

ТА-065-063-D — турбинный расходомер‑счётчик для измерения объёмного расхода жидкостей в трубопроводе. Диапазон расхода по текущим данным карточки: 4–80 м³/ч.

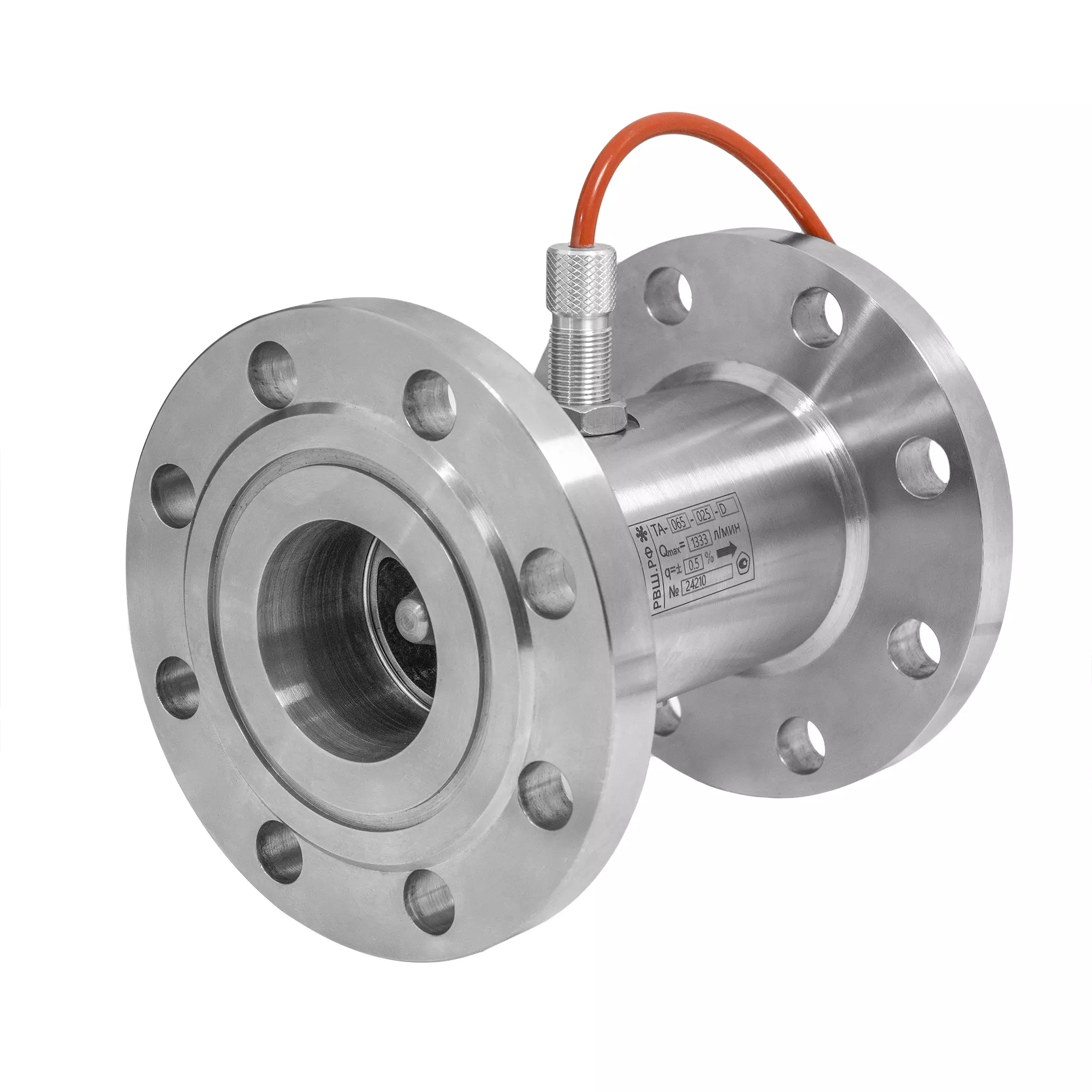

Модель ТА-065-063-D — турбинный первичный преобразователь типоразмера DN 65. В карточке зафиксирована конкретная комбинация параметров: расход 4–80 м³/ч, рабочее избыточное давление 6,3 МПа, температура жидкости -55 до +250 °C, вязкость до 300 сСт и тонкость фильтрации 300 мкм. ПИП формирует импульсно-частотный сигнал для вторичного прибора; параметры поставки подтверждаются паспортом изделия.
Где применяется
Исполнение ТА-065-063-D рассматривают при подборе расходомера для технологических линий с повышенной пропускной способностью. Рабочая точка должна находиться внутри диапазона 4–80 м³/ч, а давление, температура, вязкость и качество фильтрации должны одновременно соответствовать значениям этой карточки.
- нефтегазовые и нефтехимические предприятия
- химические и энергетические производства
- системы водоснабжения, охлаждения и перекачки
- коммерческий и технологический учёт жидкостей
Преимущества
- точно обозначенный типоразмер DN 65 и диапазон 4–80 м³/ч
- подбор по сочетанию давления 6,3 МПа, температуры -55 до +250 °C и вязкости до 300 сСт
- контролируемое требование к фильтрации: 300 мкм
- импульсно-частотный сигнал для совместной работы с подходящим СКЭ-01 и датчиком ДИЭ
- однозначное обозначение исполнения для спецификации и паспорта заказа

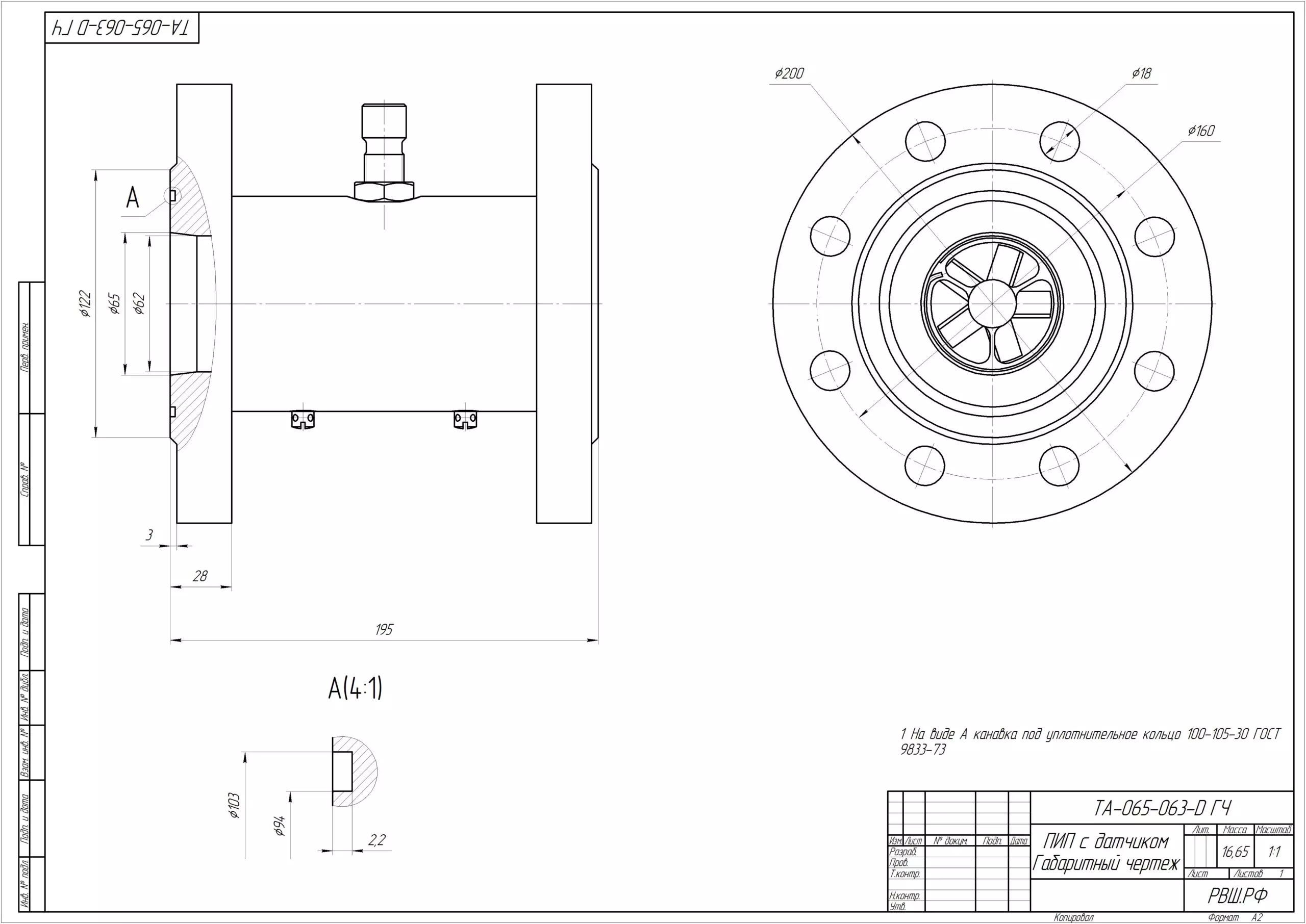

Обозначение и расшифровка кодов
| ТА | Тип расходомера-счётчика |
|---|
| 065 | Типоразмер |
|---|
| 063 | Номинальное условное давление |
|---|
| D | Исполнение по присоединению к трубопроводу |
|---|
РВШ-ТА

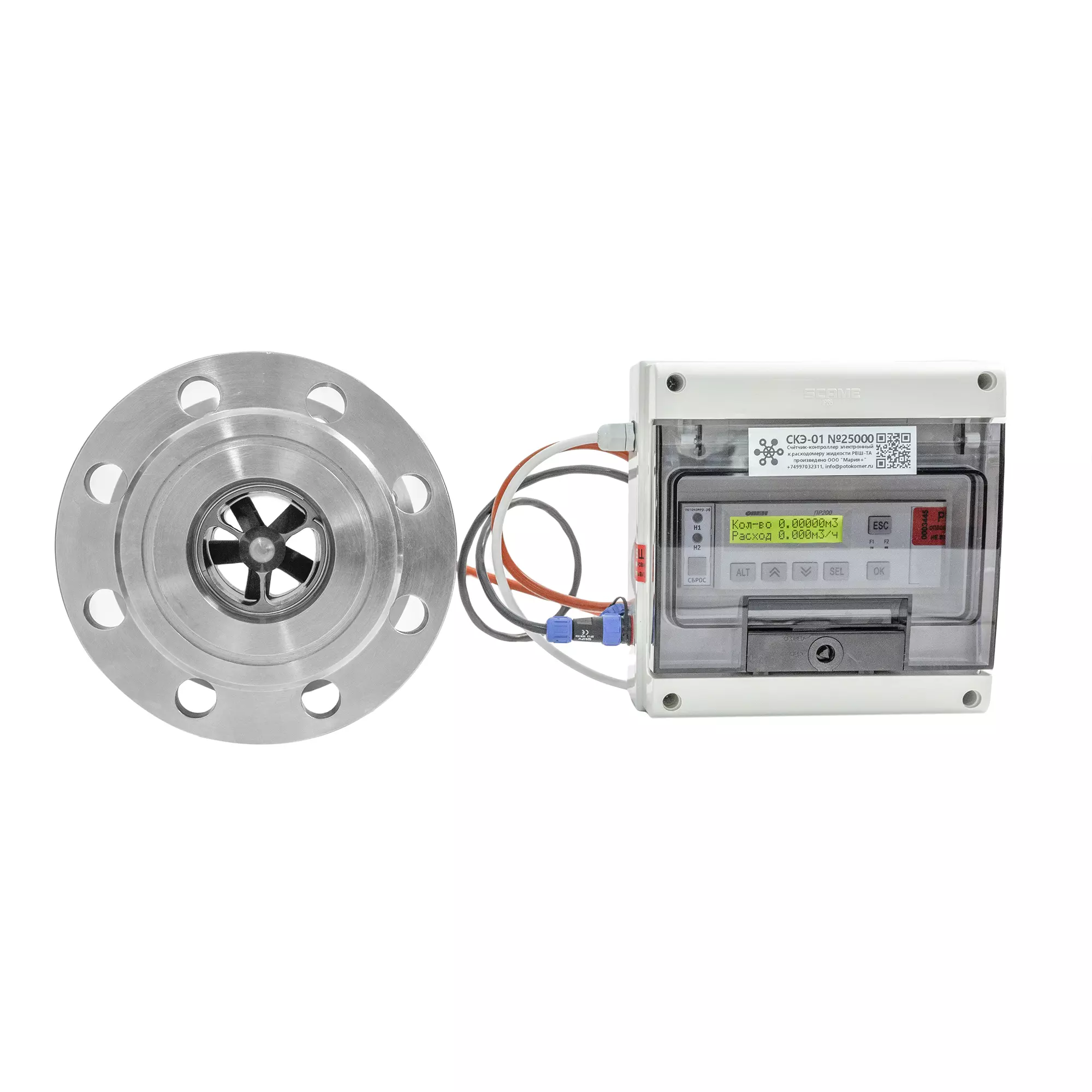

Расходомер-счётчик РВШ-ТА оснащён встроенным программным обеспечением вторичного электронного прибора СКЭ-01, которое выполняет вычисление объёма и объёмного расхода жидкости на основе импульсно-частотного сигнала первичного преобразователя.
Идентификационные данные ПО | Значение |
Номер версии (идентификационный номер) | 2.02 |
| Цифровой идентификатор ПО | 7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB |
Алгоритм вычисления контрольной суммы | SHA256 |
Уровень защиты программного обеспечения — «жидкостейний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО внесены в описание типа СИ, утверждённое Росстандартом. Номер записи в ГРСИ: 78390-20, действует до 01.06.2030.
СКЭ-01
СКЭ-01 содержит встроенное программное обеспечение, которое обеспечивает полный цикл обработки измерительной информации: приём импульсно-частотного сигнала от первичного преобразователя, линеаризацию коэффициентов пересчёта по 6 точкам расхода, вычисление объёма и объёмного расхода в заданных единицах, хранение данных в энергонезависимой памяти и передачу результатов измерений по интерфейсам 4–20 мА и Modbus RTU RS-485.
Идентификационные данные ПО | Значение |
Номер версии (идентификационный номер) | 2.02 |
| Цифровой идентификатор ПО | 7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB |
| Алгоритм вычисления контрольной суммы | SHA256 |
Уровень защиты программного обеспечения — «жидкостейний» в соответствии с Р 50.2.077-2014.
ПО СКЭ-01 является неотъемлемой частью средства измерений РВШ-ТА, зарегистрированного в ГРСИ под № 78390-20. Самостоятельное изменение или перепрошивка ПО пользователем не предусмотрено и влечёт необходимость внеплановой поверки.
