Техническое описание
ТА-050-025-D-R2 — турбинный расходомер‑счётчик для измерения объёмного расхода жидкостей в трубопроводе. Диапазон расхода по текущим данным карточки: 2–40 м³/ч.

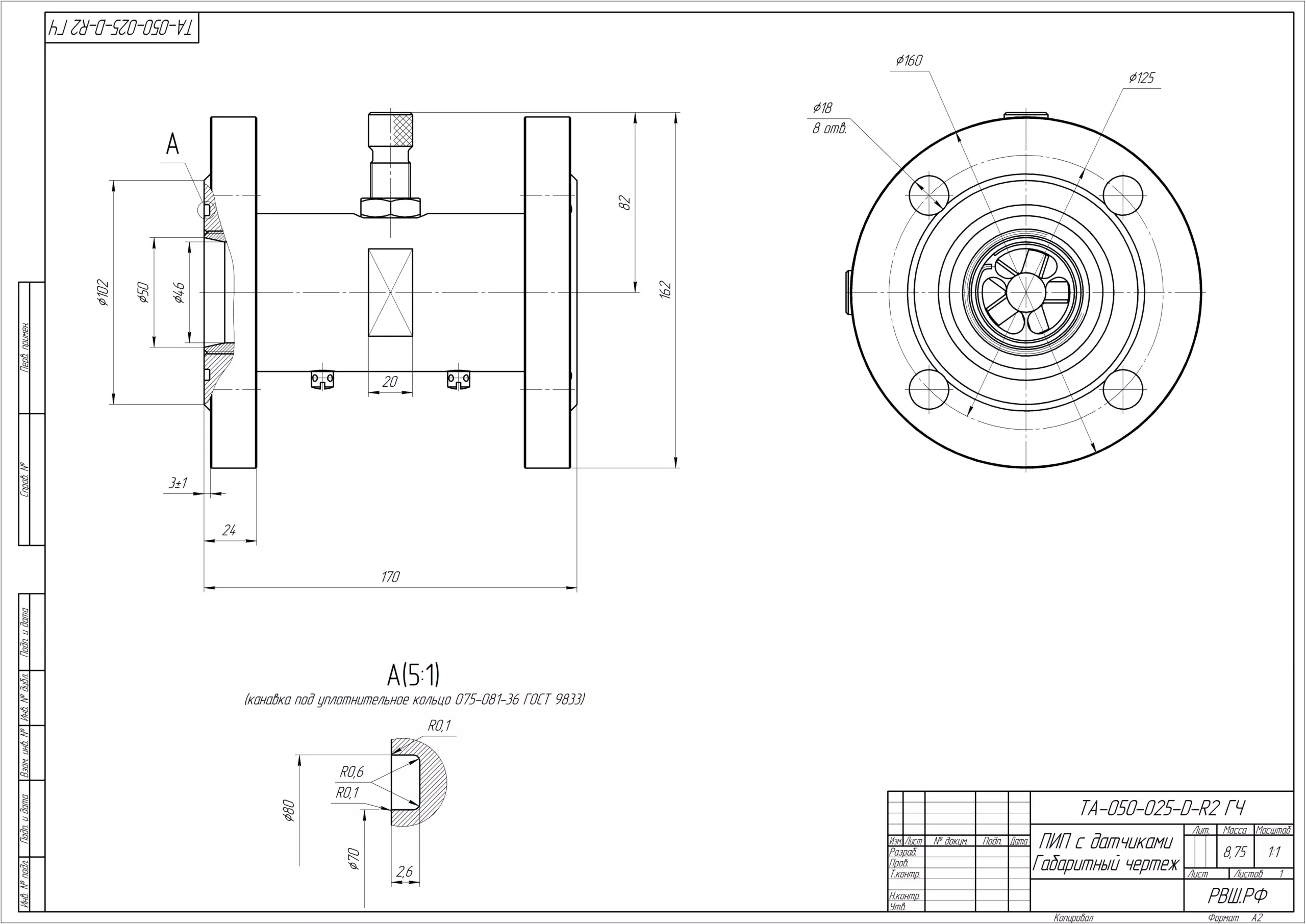

Модель ТА-050-025-D-R2 — турбинный первичный преобразователь типоразмера DN 50. В карточке зафиксирована конкретная комбинация параметров: расход 2–40 м³/ч, рабочее избыточное давление 2,5 МПа, температура жидкости -55 до +250 °C, вязкость до 300 сСт и тонкость фильтрации 100 мкм. ПИП формирует импульсно-частотный сигнал для вторичного прибора; параметры поставки подтверждаются паспортом изделия.
Где применяется
Исполнение ТА-050-025-D-R2 рассматривают при подборе расходомера для распространённых технологических трубопроводов со средним диапазоном расхода. Рабочая точка должна находиться внутри диапазона 2–40 м³/ч, а давление, температура, вязкость и качество фильтрации должны одновременно соответствовать значениям этой карточки. Индекс R2 в названии карточки обозначает реверсивное исполнение; схему учёта направления потока необходимо согласовать с комплектацией.
- нефтегазовые и нефтехимические предприятия
- химические и энергетические производства
- системы водоснабжения, охлаждения и перекачки
- коммерческий и технологический учёт жидкостей
Преимущества
- точно обозначенный типоразмер DN 50 и диапазон 2–40 м³/ч
- подбор по сочетанию давления 2,5 МПа, температуры -55 до +250 °C и вязкости до 300 сСт
- контролируемое требование к фильтрации: 100 мкм
- импульсно-частотный сигнал для совместной работы с подходящим СКЭ-01 и датчиком ДИЭ
- реверсивное исполнение R2 указано непосредственно в обозначении модели
Обозначение и расшифровка кодов
| ТА | Тип расходомера-счётчика |
|---|---|
| 050 | Типоразмер |
| 025 | Номинальное условное давление |
| D | Исполнение по присоединению к трубопроводу |
| R2 | Дополнительный индекс исполнения по паспорту и спецификации заказа |
