Расходомер-счетчик турбинный ТА-032-400-V
Расходомер-счетчик турбинный ТА-032-400-V — изображение 2

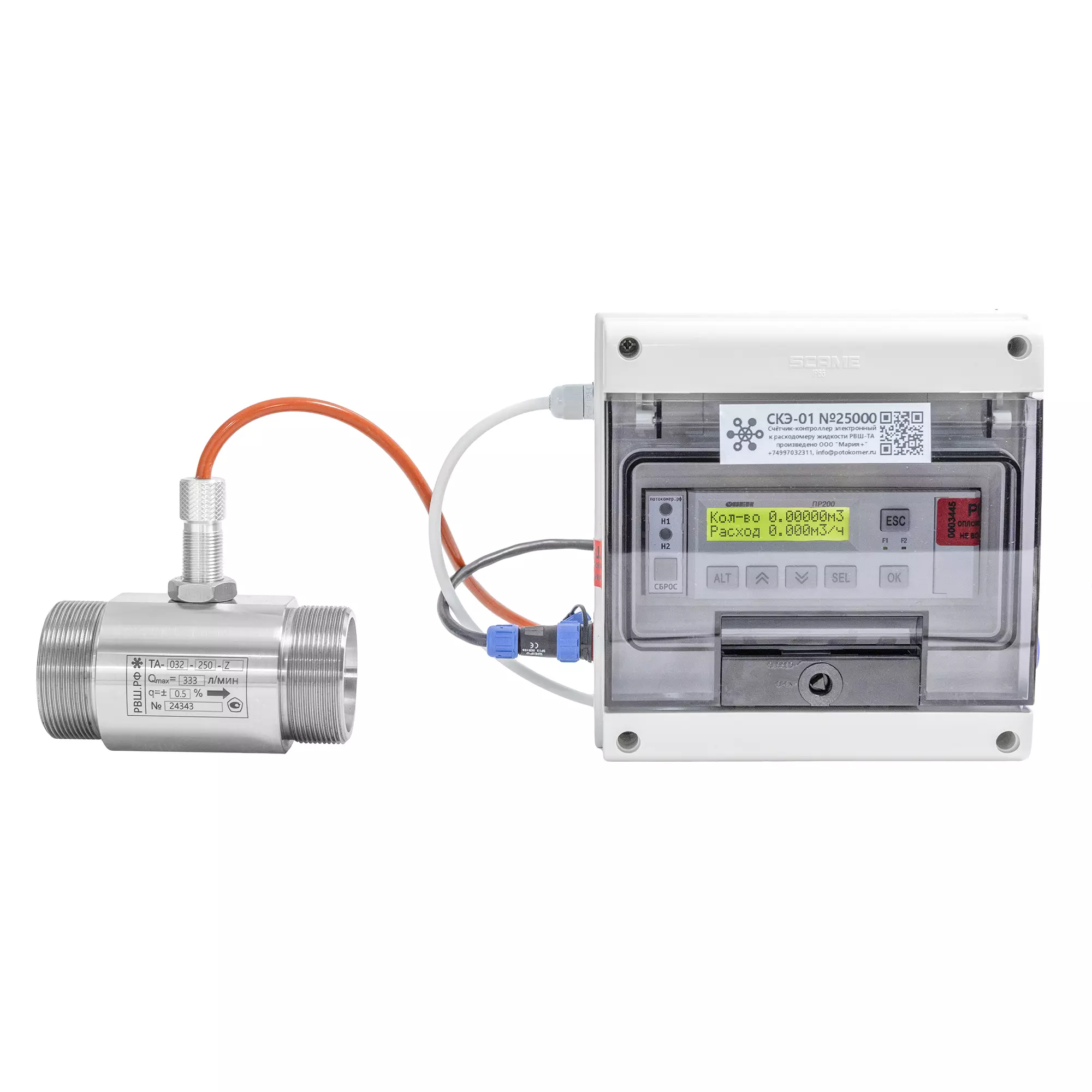

Расходомер-счетчик турбинный ТА-032-400-V — изображение 3

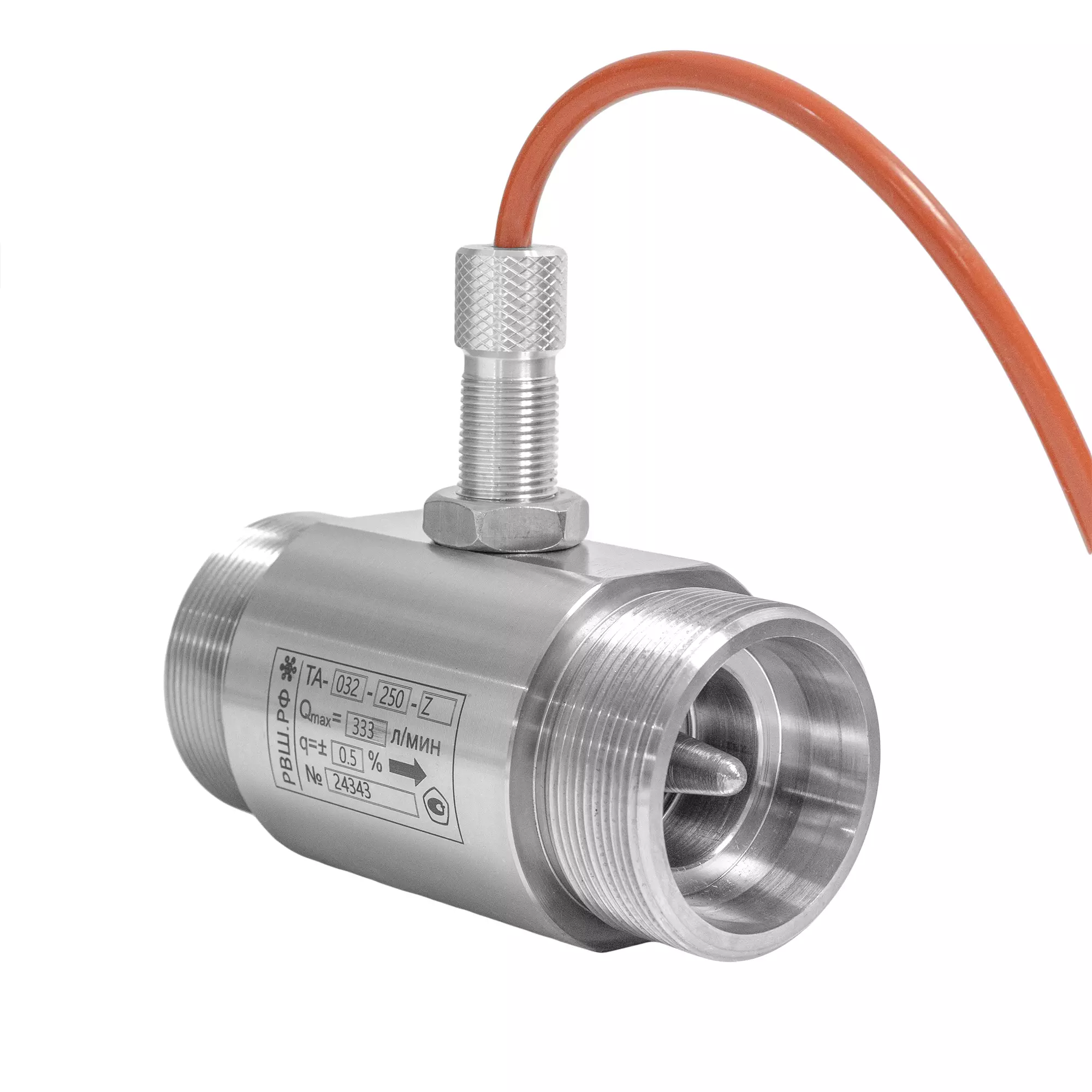

Расходомер-счетчик турбинный ТА-032-400-V — изображение 4

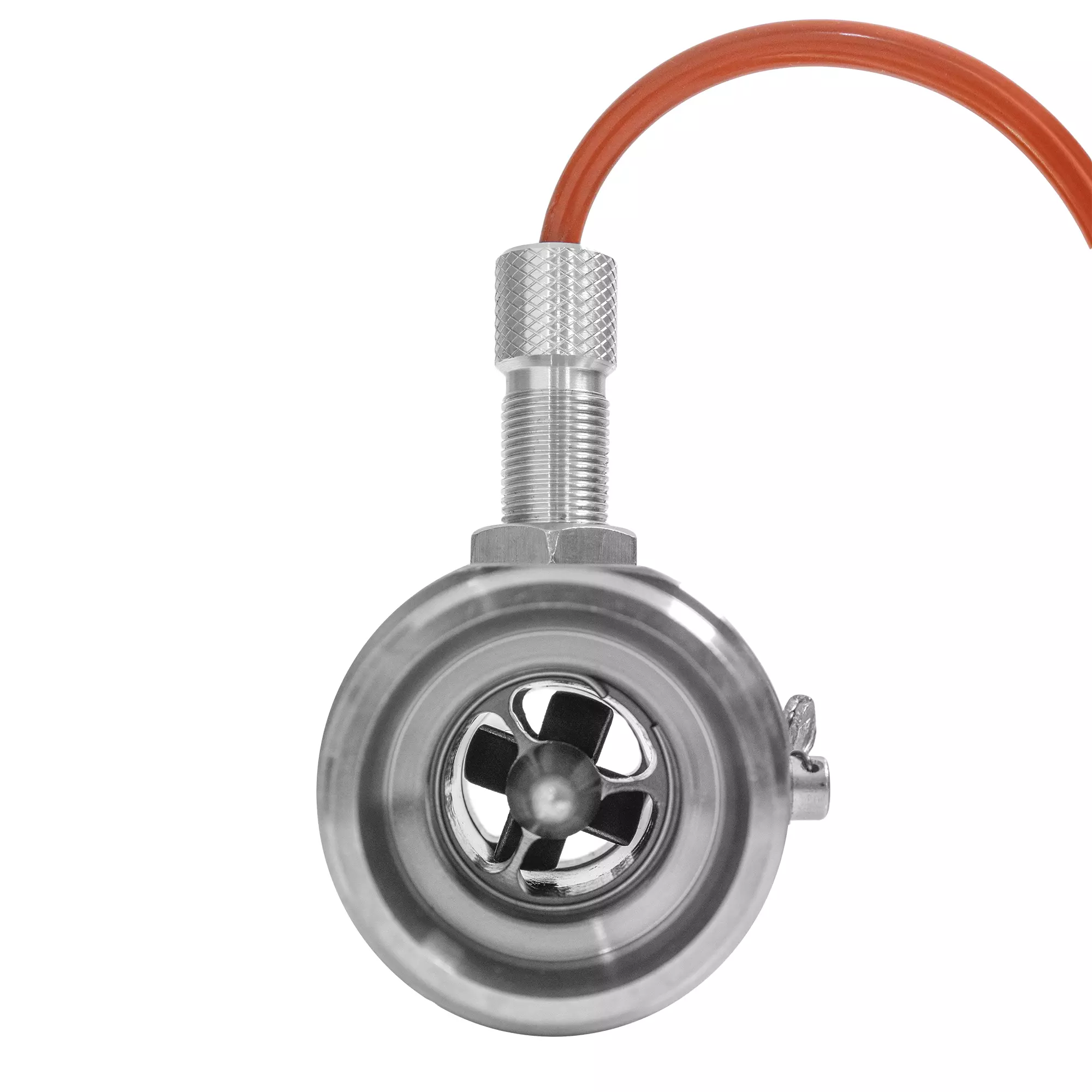

Расходомер-счетчик турбинный ТА-032-400-V — изображение 5
Расходомер-счетчик турбинный ТА-032-400-V — изображение 6

Расходомер-счетчик турбинный ТА-032-400-V

Турбинный расходомер-счётчик ТА-032-400-V предназначен для точного измерения объёмного расхода жидких сред в промышленных трубопроводных системах.

Диаметр условного прохода, мм

Вязкость жидкости максимальная, сСт

300
Тонкость фильтрации, мкм

100
Температура измеряемой среды, °С

-55 до +250
Габариты, мм

Масса, кг

KDID

Расход, м3/ч максимальный

Расход, м3/ч минимальный

Рабочее избыточное давление, МПа

10
Максимальное избыточное давление, МПа

13

Цена:

Узнать цену

Описание

О товаре

Турбинный расходомер-счётчик ТА-032-400-V предназначен для точного измерения объёмного расхода жидких сред в промышленных трубопроводных системах. Работа прибора основана на турбинном принципе измерения: поток жидкости приводит во вращение измерительное колесо, а частота его вращения преобразуется в электрический сигнал. Этот сигнал используется для контроля расхода, учета потребления жидкости и передачи данных в автоматизированные системы управления технологическими процессами.

Модель ТА-032-400-V отличается надежной конструкцией и стабильностью измерений даже при длительной эксплуатации. Прибор может применяться как элемент системы коммерческого учета или технологического контроля расхода жидкостей на предприятиях различных отраслей промышленности.

Где применяется

Турбинный расходомер используется для измерения расхода жидких сред в следующих сферах:

  • нефтегазовая и нефтехимическая промышленность;
  • химические и технологические производства;
  • энергетические предприятия и тепловые сети;
  • системы транспортировки и хранения жидких продуктов;
  • пищевые производства и технологические линии;
  • промышленные системы водоснабжения и охлаждения.

Преимущества

  • высокая точность измерения расхода жидкостей;
  • стабильная работа при различных режимах потока;
  • надежная турбинная измерительная система;
  • возможность интеграции в системы автоматизации и учета;
  • устойчивость к промышленным условиям эксплуатации;
  • длительный срок службы оборудования.

Почему стоит заказать у РВШ.РФ?

Компания РВШ.РФ — российский производитель турбинных расходомеров и систем измерения расхода жидкостей. С 2020 года мы разрабатываем и производим средства измерений, внесённые в государственный реестр СИ (Аршин). Наличие собственного конструкторского бюро, производственной площадки и метрологической службы позволяет создавать надежные приборы для сложных промышленных задач.

  • оборудование внесено в государственный реестр средств измерений;
  • собственная разработка и производство в России;
  • возможность изготовления приборов под задачи заказчика;
  • метрологическое сопровождение и техническая поддержка;
  • надежное оборудование, используемое на предприятиях по всей России.

Турбинные расходомеры РВШ.РФ обеспечивают точный контроль расхода жидкостей и помогают эффективно управлять технологическими процессами на предприятиях различных отраслей промышленности.

РВШ-ТА

Расходомер-счётчик РВШ-ТА оснащён встроенным программным обеспечением вторичного электронного прибора СКЭ-01, которое выполняет вычисление объёма и объёмного расхода жидкости на основе импульсно-частотного сигнала первичного преобразователя.

Идентификационные данные ПО

 Значение

Номер версии (идентификационный номер)

2.02
Цифровой идентификатор ПО

7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB

Алгоритм вычисления контрольной суммы

SHA256

Уровень защиты программного обеспечения — «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО внесены в описание типа СИ, утверждённое Росстандартом. Номер записи в ГРСИ: 78390-20, действует до 01.06.2030.

СКЭ-01

СКЭ-01 содержит встроенное программное обеспечение, которое обеспечивает полный цикл обработки измерительной информации: приём импульсно-частотного сигнала от первичного преобразователя, линеаризацию коэффициентов пересчёта по 6 точкам расхода, вычисление объёма и объёмного расхода в заданных единицах, хранение данных в энергонезависимой памяти и передачу результатов измерений по интерфейсам 4–20 мА и Modbus RTU RS-485.

Идентификационные данные ПО

Значение

Номер версии (идентификационный номер)

2.02
Цифровой идентификатор ПО

7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB
Алгоритм вычисления контрольной суммы

SHA256

Уровень защиты программного обеспечения — «средний» в соответствии с Р 50.2.077-2014.

ПО СКЭ-01 является неотъемлемой частью средства измерений РВШ-ТА, зарегистрированного в ГРСИ под № 78390-20. Самостоятельное изменение или перепрошивка ПО пользователем не предусмотрено и влечёт необходимость внеплановой поверки.

  • Для каких жидкостей подходит РВШ-ТА? Для большинства жидкостей с вязкостью до 300 сСт при рабочей температуре: вода, топливо, растворители, лёгкие нефтепродукты, спирты, криогенные жидкости. В пищевом исполнении — молоко, соки, масло, спирт. В техническом исполнении — кислоты, щёлочи, химические среды.
  • Датчик контактирует с жидкостью? Нет. Датчик установлен снаружи корпуса и воспринимает вращение турбины через герметичную стальную стенку — без прямого контакта со средой. Это позволяет безопасно работать с агрессивными, горючими и токсичными жидкостями, а также обеспечивает работоспособность при температурах от −200 до +350 °C.
  • Можно ли измерять расход в обоих направлениях? Да, в реверсном исполнении. Необходимо указать при оформлении заказа — это влияет на конструкцию прибора.
  • Нужен ли отдельный прибор для вывода данных? Да. Для отображения расхода, накопления объёма и передачи данных в систему управления используется вторичный электронный преобразователь СКЭ-01. Он заказывается вместе с расходомером или отдельно.
  • Для чего нужен СКЭ-01? СКЭ-01 принимает импульсно-частотный сигнал от датчика расходомера, пересчитывает его в физические единицы, отображает на дисплее и передаёт данные в системы управления или архив. Без него датчик РВШ не отображает измерения.
  • Работает ли СКЭ-01 только с расходомерами РВШ? Нет. СКЭ-01 работает с любым датчиком, имеющим импульсно-частотный выходной сигнал — не только с приборами линейки РВШ. Если у вас уже установлен датчик с импульсным выходом другого производителя, СКЭ-01 можно использовать как вторичный прибор к нему.
  • Что происходит с данными при отключении питания? Все данные — накопленный объём и архив измерений — хранятся в энергонезависимой памяти. При восстановлении питания данные полностью сохранены, измерения продолжаются автоматически.
  • Что такое переходные соединения и зачем они нужны? Переходные соединения — это комплект деталей для подключения расходомера к вашему трубопроводу: переходные патрубки, ответные фланцы, крепёж. Расходомер РВШ устанавливается в разрыв трубопровода, и переходные части обеспечивают стыковку прибора с трубами вашего диаметра и типа присоединения.
  • Из какого материала изготавливаются переходные части? Стандартный материал — нержавеющая сталь 12Х18Н10Т, та же сталь, что и корпус расходомера. Переходные части отлично привариваются к трубопроводу сваркой и совместимы с большинством рабочих сред. По запросу — другие марки стали под конкретную среду или условия эксплуатации.
  • Можно ли заказать переходные части под нестандартный диаметр трубопровода? Да. Если диаметр вашего трубопровода не совпадает с DN расходомера, изготавливаем концентрические переходные патрубки под ваши размеры. Укажите внутренний диаметр трубопровода и тип присоединения — рассчитаем и изготовим.
  • Что понимается под индивидуальным заказом? Это изготовление расходомера РВШ с параметрами, выходящими за пределы стандартного каталога: нестандартный DN, давление или температура сверх табличных значений, специальный материал корпуса, нестандартное присоединение, реверсное исполнение или сочетание нескольких особых требований.
  • Как понять, нужен ли мне индивидуальный заказ или подойдёт стандартный прибор? Заполните опросный лист с параметрами вашей задачи — рабочая среда, вязкость, диапазон расходов, DN, давление, температура. Если все параметры укладываются в каталог, предложим стандартный прибор в нужном исполнении. Если нет — обсудим, что реализуемо и в какие сроки.
