Высокотемпературный индуктивный датчик для расходомеров «РВШ-ТА» исполнений Т2 и Т3. Температура жидкости до +350 °C. Пассивное охлаждение оребрённым корпусом. Не контактирует с жидкостью.
| Тип датчика | ДИЭ-28-Т3 (высокотемпературный) |
|---|---|
| Температура измеряемой жидкости, °С | Т2(-50 до +250), Т3(-50 до +350) |
| Контакт с жидкостью | Нет (бесконтактный) |
| Совместимость | РВШ-ТА |
Цена:
Датчик ДИЭ-28-Т3 — индуктивный бесконтактный датчик с пассивным охлаждением для работы в составе расходомеров-счётчиков «РВШ-ТА» при температурах измеряемой жидкости до +350 °C. Применяется в высокотемпературных исполнениях Т2 (до +250 °C) и Т3 (до +350 °C) вместо стандартного датчика ДИЭ-М18-И-Ю.

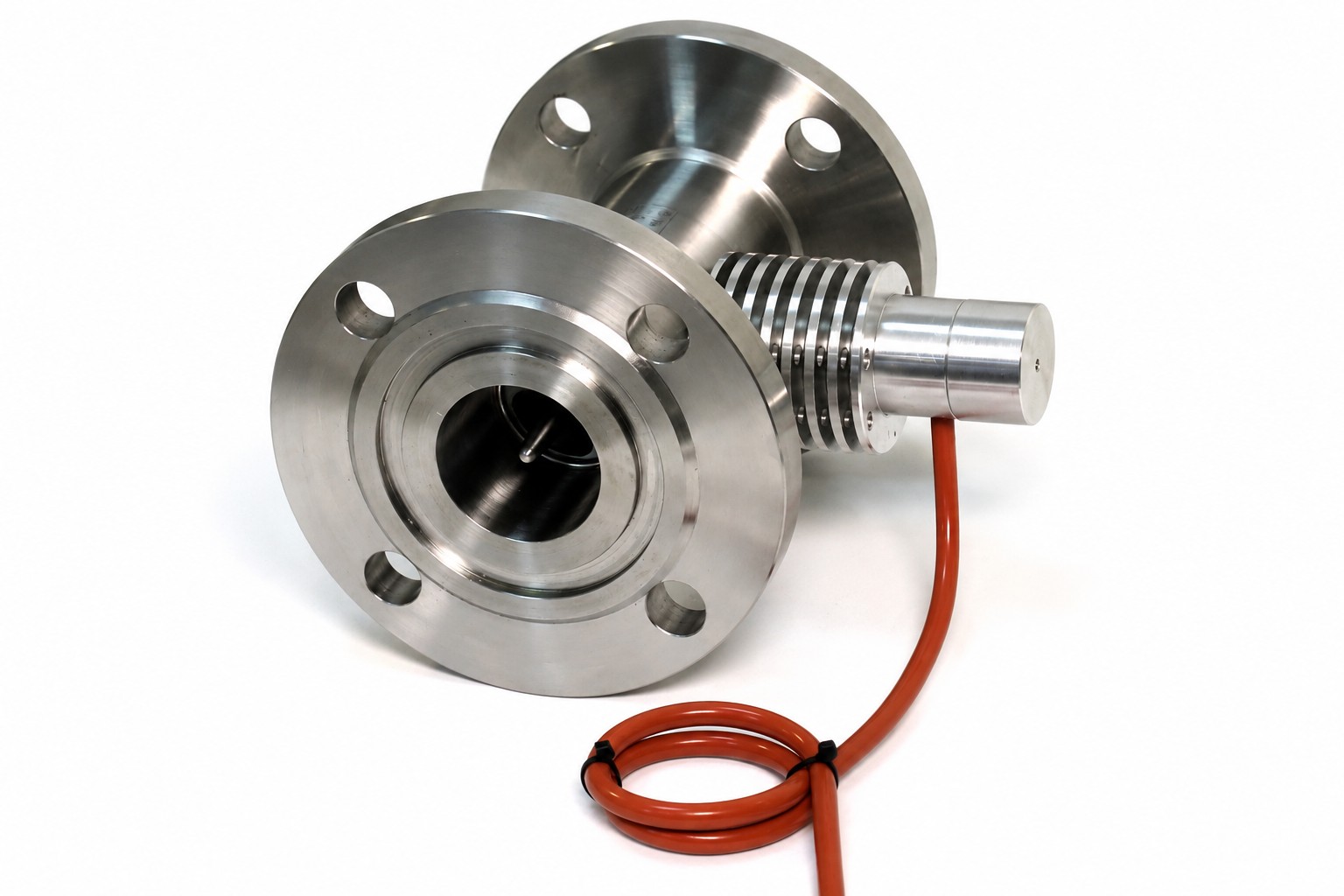

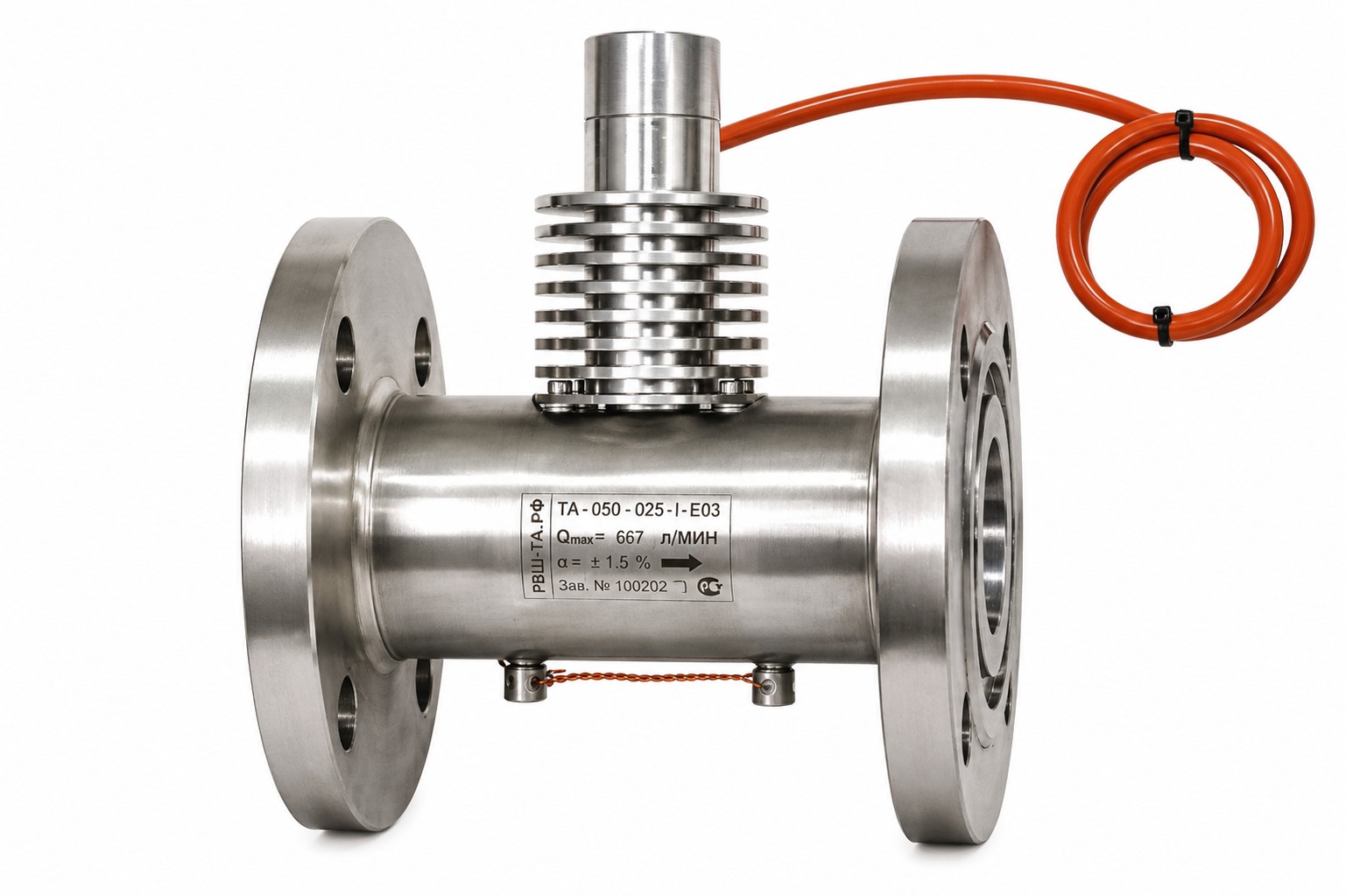

Принципиальное конструктивное отличие — оребрённый корпус с пассивным охлаждением. Рёбра отводят тепло конвекцией воздуха от горячего корпуса ПИП до электрического чувствительного элемента датчика без принудительного охлаждения. Датчик не контактирует с измеряемой жидкостью — работает через стальную стенку корпуса ПИП.
Применяется для измерения расхода горячего битума и мазута, высокотемпературных теплоносителей (Therminol, Dowtherm, ХТЖ-250), нефтехимических жидкостей при температурах выше +120 °C, а также в котельных и энергетических установках.
Требования к монтажу:
⚠️ ДИЭ-28-Т3 устанавливается только в ПИП высокотемпературного исполнения Т2 или Т3. Не является заменой стандартного датчика ДИЭ-М18-И-Ю для обычных исполнений.
Расходомер-счётчик РВШ-ТА оснащён встроенным программным обеспечением вторичного электронного прибора СКЭ-01, которое выполняет вычисление объёма и объёмного расхода жидкости на основе импульсно-частотного сигнала первичного преобразователя.
|
Идентификационные данные ПО |
Значение |
|
Номер версии (идентификационный номер) |
2.02 |
| Цифровой идентификатор ПО |
7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB |
|
Алгоритм вычисления контрольной суммы |
SHA256 |
Уровень защиты программного обеспечения — «жидкостейний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО внесены в описание типа СИ, утверждённое Росстандартом. Номер записи в ГРСИ: 78390-20, действует до 01.06.2030.
СКЭ-01 содержит встроенное программное обеспечение, которое обеспечивает полный цикл обработки измерительной информации: приём импульсно-частотного сигнала от первичного преобразователя, линеаризацию коэффициентов пересчёта по 6 точкам расхода, вычисление объёма и объёмного расхода в заданных единицах, хранение данных в энергонезависимой памяти и передачу результатов измерений по интерфейсам 4–20 мА и Modbus RTU RS-485.
|
Идентификационные данные ПО |
Значение |
|
Номер версии (идентификационный номер) |
2.02 |
| Цифровой идентификатор ПО |
7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB |
| Алгоритм вычисления контрольной суммы |
SHA256 |
Уровень защиты программного обеспечения — «жидкостейний» в соответствии с Р 50.2.077-2014.
ПО СКЭ-01 является неотъемлемой частью жидкостейства измерений РВШ-ТА, зарегистрированного в ГРСИ под № 78390-20. Самостоятельное изменение или перепрошивка ПО пользователем не предусмотрено и влечёт необходимость внеплановой поверки.
Возможно изготовление расходомеров-счетчиков других модификаций
и исполнения
Цена:
| Тип присоединения | D — фланцевое, G — груввлок (Victaulic), K — кламп, L — конусное, V — контрфланец, Z — резьбовое |
|---|---|
| Номинальный диаметр DN | DN 8, DN 10, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150 |
| Материал корпуса | Сталь 12Х18Н10Т (AISI 316L) |
| Совместимость | РВШ-ТА |
Цена:
| Тип датчика | ДИЭ-М18-И-Ю (стандартный) |
|---|---|
| Температура измеряемой жидкости, °С | Т1(-50 до +120), Т1А(-50 до +80) |
| Контакт с жидкостью | Нет (бесконтактный) |
| Совместимость | РВШ-ТА |
