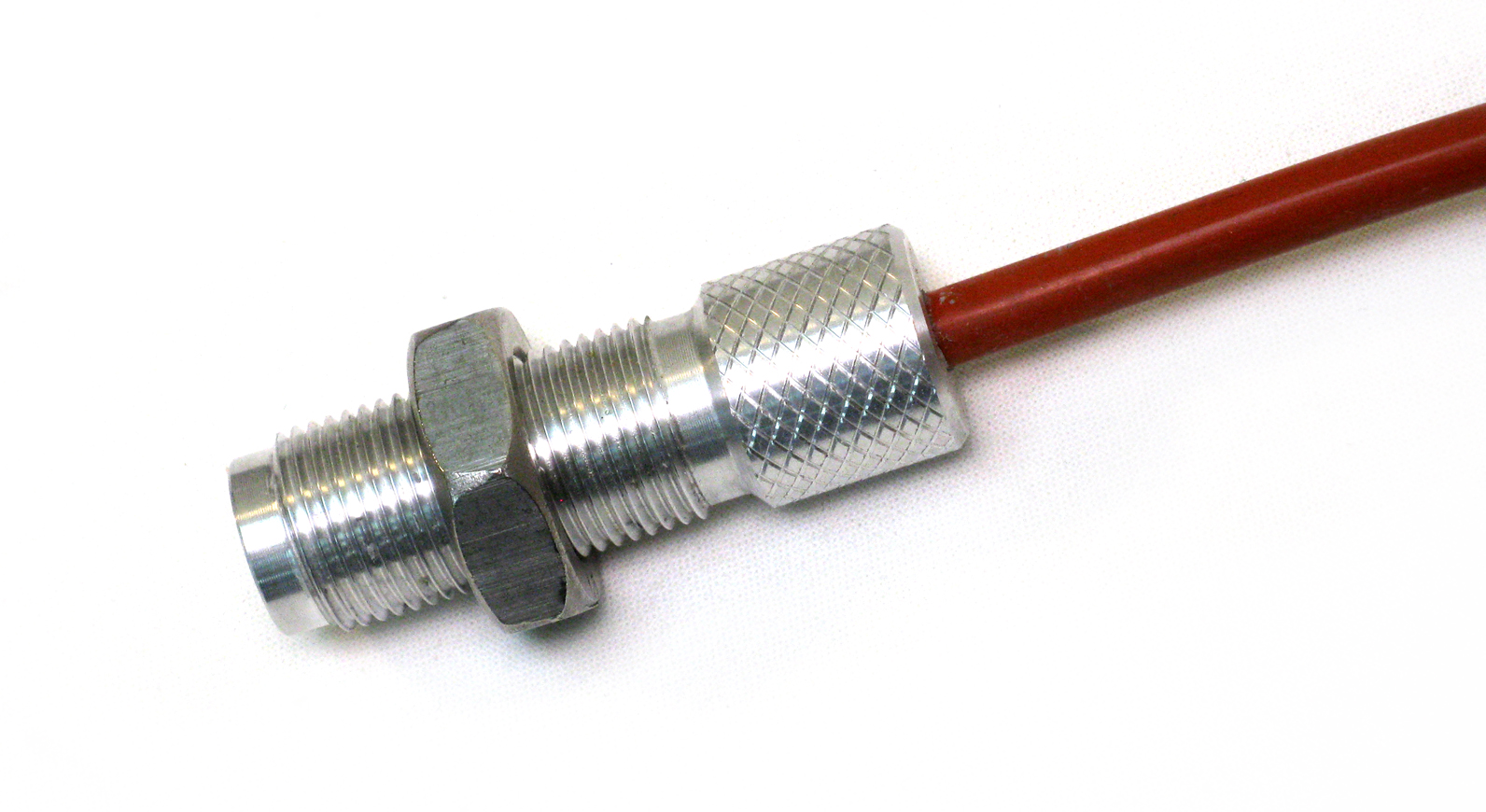

Индуктивный бесконтактный датчик для расходомеров «РВШ-ТА». Резьба М18×1,5. Не контактирует с жидкостью. Заменяется без демонтажа ПИП из трубопровода.
| Тип датчика | ДИЭ-М18-И-Ю (стандартный) |
|---|---|
| Температура измеряемой жидкости, °С | Т1(-50 до +120), Т1А(-50 до +80) |
| Контакт с жидкостью | Нет (бесконтактный) |
| Совместимость | РВШ-ТА |
Цена:

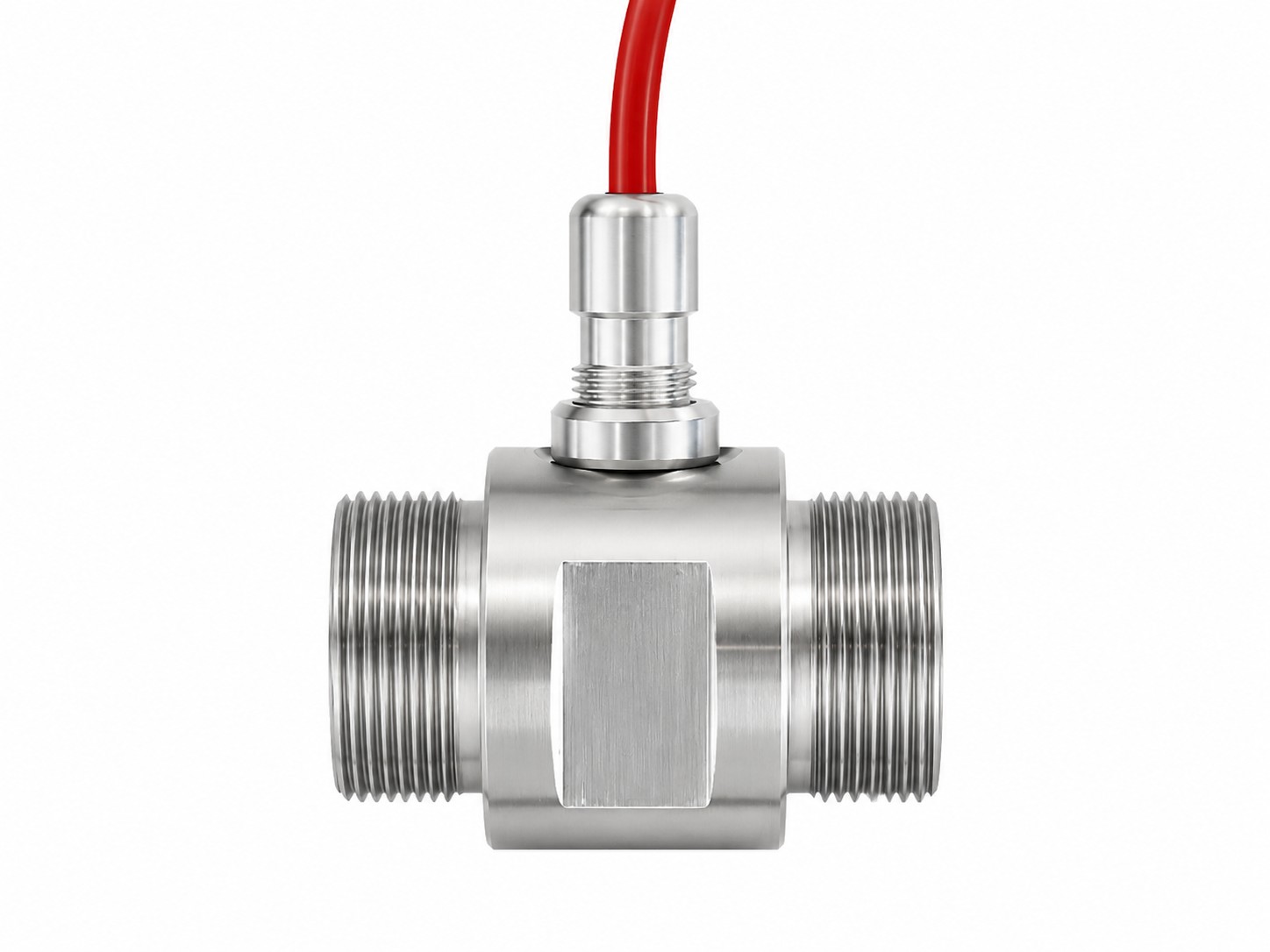

Датчик ДИЭ-М18-И-Ю — индуктивный бесконтактный датчик для регистрации вращения турбины первичного преобразователя расхода «РВШ-ТА». Устанавливается в посадочное место на корпусе ПИП снаружи и работает через герметичную стальную стенку корпуса — без непосредственного контакта с измеряемой жидкостью.

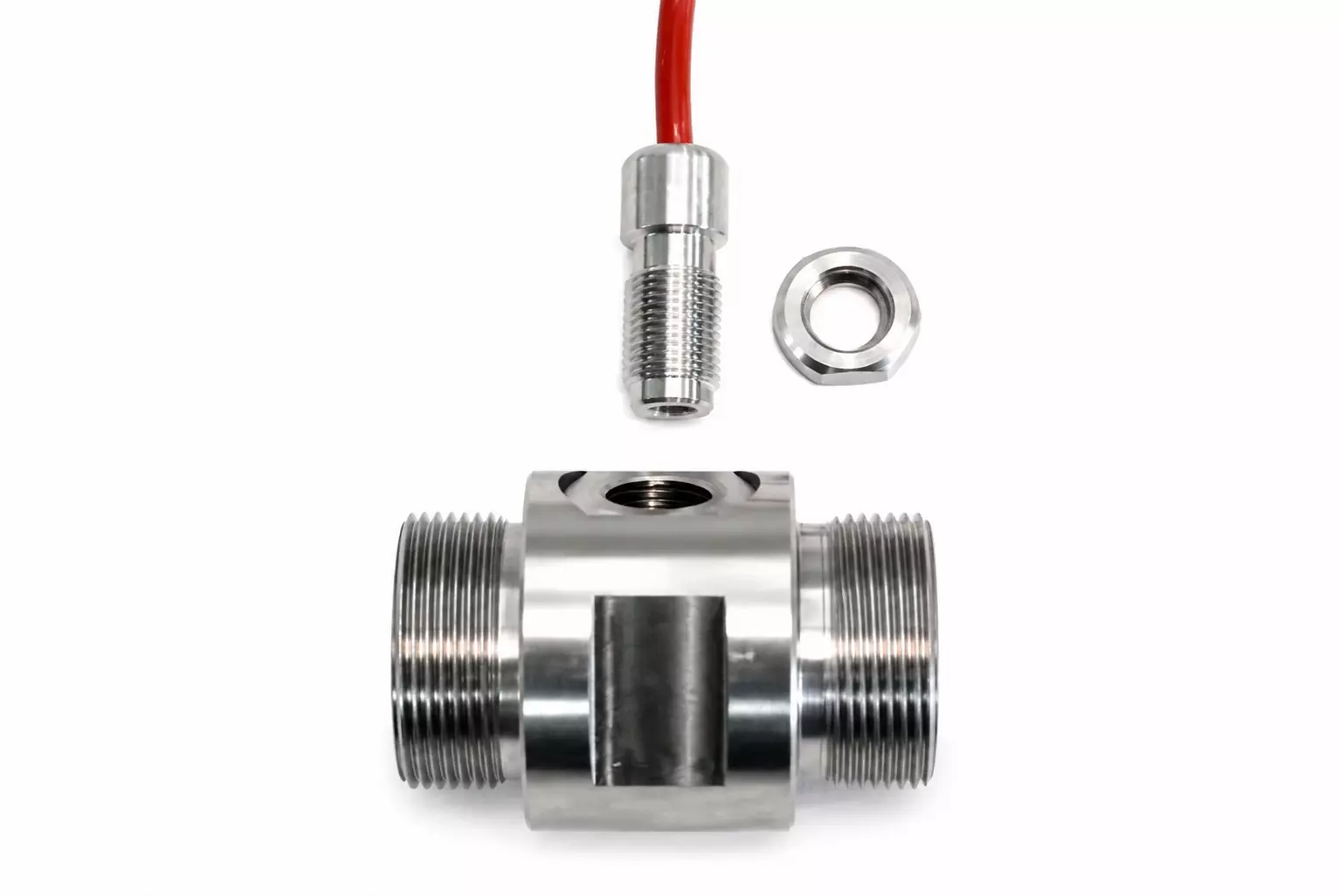

Это исключает риск загрязнения среды, повреждения датчика агрессивной жидкостью и упрощает замену без демонтажа ПИП из трубопровода. При исправной работе на световоде датчика светится зелёный светодиод. Датчик является сменным модулем — заменяется без разборки корпуса ПИП за несколько минут.
Применяется для замены вышедшего из строя датчика в составе расходомера «РВШ-ТА», комплектации расходомеров при изготовлении, а также в качестве резервного датчика на складе объекта для оперативной замены.
Порядок замены:
⚠️ Датчик приписан к конкретному ПИП по заводскому номеру. При замене датчиком от другого комплекта требуется ввод новых калибровочных коэффициентов — уточните у инженера перед заменой.

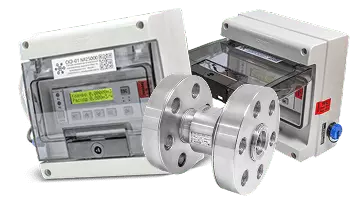

Расходомер-счётчик РВШ-ТА оснащён встроенным программным обеспечением вторичного электронного прибора СКЭ-01, которое выполняет вычисление объёма и объёмного расхода жидкости на основе импульсно-частотного сигнала первичного преобразователя.
|
Идентификационные данные ПО |
Значение |
|
Номер версии (идентификационный номер) |
2.02 |
| Цифровой идентификатор ПО |
7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB |
|
Алгоритм вычисления контрольной суммы |
SHA256 |
Уровень защиты программного обеспечения — «жидкостейний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО внесены в описание типа СИ, утверждённое Росстандартом. Номер записи в ГРСИ: 78390-20, действует до 01.06.2030.
СКЭ-01 содержит встроенное программное обеспечение, которое обеспечивает полный цикл обработки измерительной информации: приём импульсно-частотного сигнала от первичного преобразователя, линеаризацию коэффициентов пересчёта по 6 точкам расхода, вычисление объёма и объёмного расхода в заданных единицах, хранение данных в энергонезависимой памяти и передачу результатов измерений по интерфейсам 4–20 мА и Modbus RTU RS-485.
|
Идентификационные данные ПО |
Значение |
|
Номер версии (идентификационный номер) |
2.02 |
| Цифровой идентификатор ПО |
7E1D88DCDE7F46EA2307A5202B631E62BCBFDB57BC31AF7914EB90265DF1F0AB |
| Алгоритм вычисления контрольной суммы |
SHA256 |
Уровень защиты программного обеспечения — «жидкостейний» в соответствии с Р 50.2.077-2014.
ПО СКЭ-01 является неотъемлемой частью жидкостейства измерений РВШ-ТА, зарегистрированного в ГРСИ под № 78390-20. Самостоятельное изменение или перепрошивка ПО пользователем не предусмотрено и влечёт необходимость внеплановой поверки.
Возможно изготовление расходомеров-счетчиков других модификаций
и исполнения
Цена:
| Тип присоединения | D — фланцевое, G — груввлок (Victaulic), K — кламп, L — конусное, V — контрфланец, Z — резьбовое |
|---|---|
| Номинальный диаметр DN | DN 8, DN 10, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150 |
| Материал корпуса | Сталь 12Х18Н10Т (AISI 316L) |
| Совместимость | РВШ-ТА |
Цена:
| Тип датчика | ДИЭ-М18-И-Ю (стандартный) |
|---|---|
| Температура измеряемой жидкости, °С | Т1(-50 до +120), Т1А(-50 до +80) |
| Контакт с жидкостью | Нет (бесконтактный) |
| Совместимость | РВШ-ТА |
