Замена модулей

Замена датчика

Датчик — наиболее часто заменяемый модуль. Он устанавливается на корпусе ПИП в посадочное место, не контактирует с измеряемой жидкостью и работает через стальную стенку корпуса. Замена производится без демонтажа ПИП из трубопровода.

Порядок замены датчика ДИЭ-М18-И-Ю:

1. Ослабьте фиксирующую гайку М18×1,5 и выкрутите датчик из посадочного места.
2. Убедитесь, что посадочное место ПИП и поверхность нового датчика чистые.
3. Накрутите фиксирующую гайку на новый датчик по всей резьбе до упора.
4. Ввинтите датчик в посадочное место до упора усилием кисти руки — без инструмента.
5. Зафиксируйте гайкой М18×1,5.
6. Соедините кабель нового датчика с соединительным кабелем через 3-пин разъём.
7. Включите питание СКЭ-01 — на световоде датчика должен светиться зелёный светодиод.

Датчик ДИЭ-М18-И-Ю — устанавливается в посадочное место ПИП без контакта с жидкостью

⚠️ Датчики приписаны к конкретному ПИП по заводскому номеру. При замене датчика от другого комплекта потребуется ввод новых калибровочных коэффициентов — уточните у нас перед заменой.

Замена вторичного прибора СКЭ-01

СКЭ-01 заменяется как отдельный блок. При замене важно:

• Новый СКЭ-01 должен быть того же исполнения по питанию (220 В AC или 24 В DC) и по наличию барьера искрозащиты, если используется Ex-исполнение.
• После замены необходимо ввести в новый СКЭ-01 калибровочные коэффициенты из проливной таблицы паспорта: коэффициент пересчёта и поправочный коэффициент на вязкость (если жидкость отличается от воды).
• ПИП, датчик и СКЭ-01 должны иметь общий заводской номер. Использование СКЭ-01 от другого комплекта без перекалибровки снижает достоверность измерений.

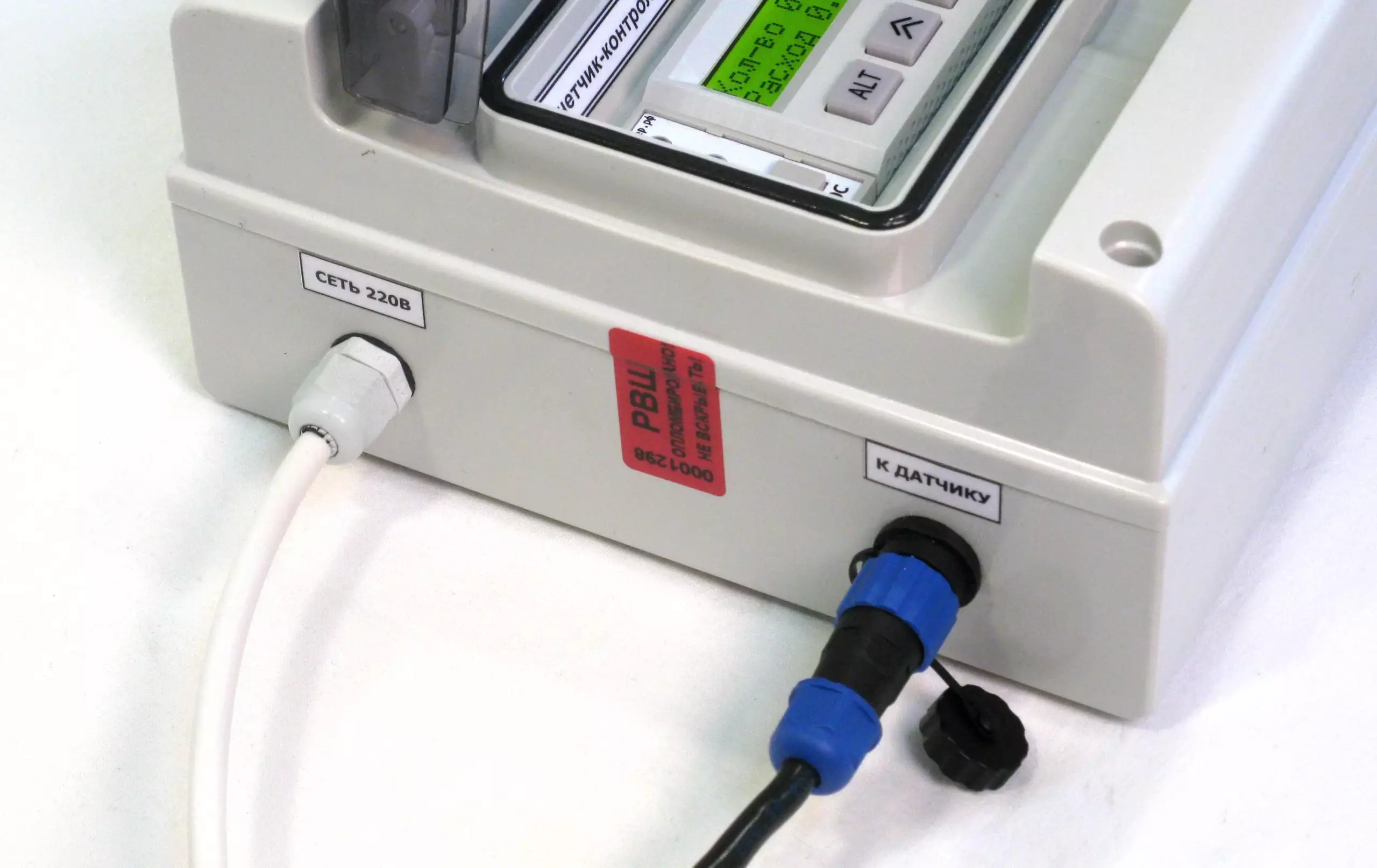

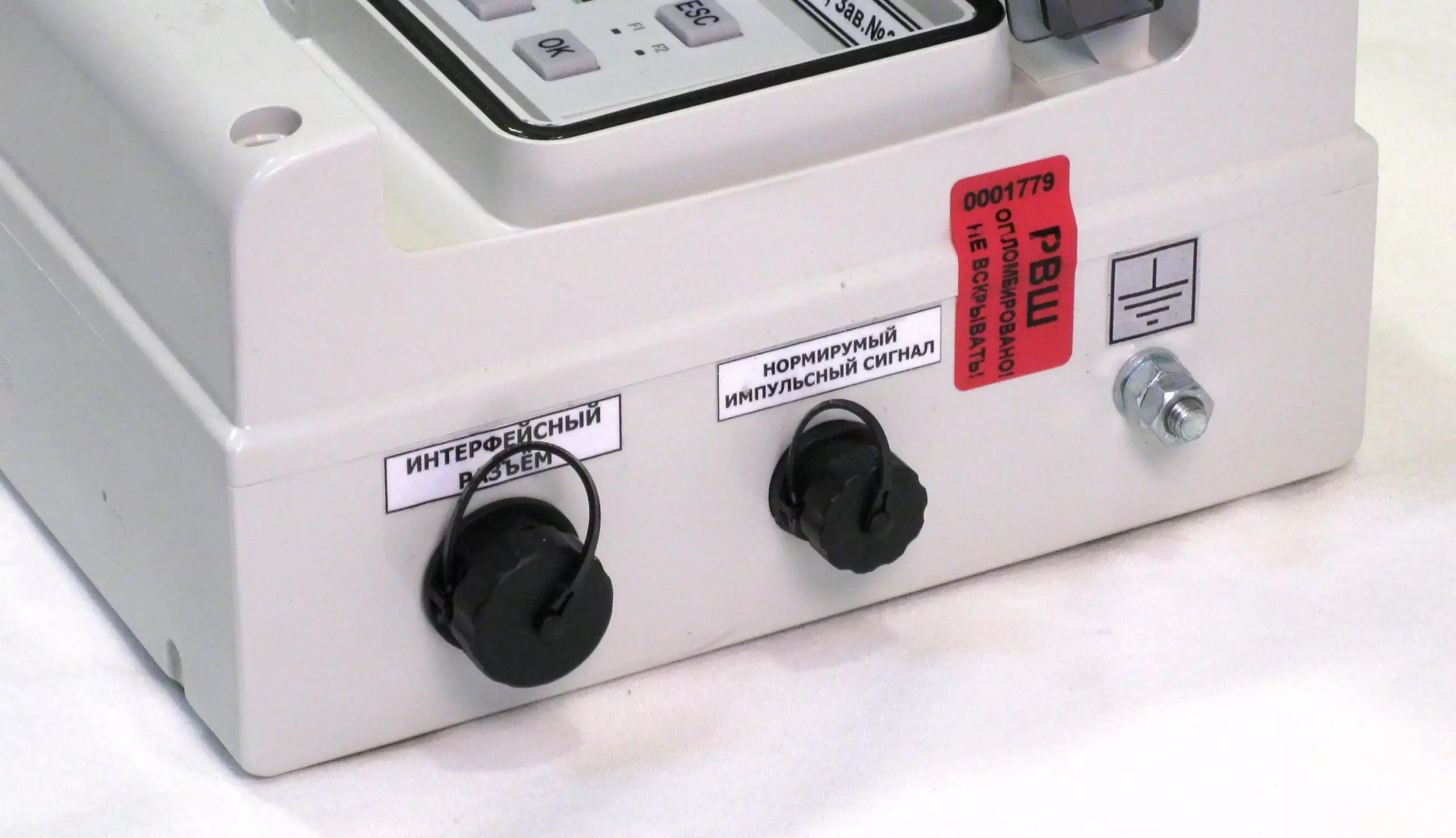

Левая сторона — разъём «К ДАТЧИКУ» (3-пин)» и «Правая сторона — интерфейсный разъём (9-пин)»

Замена соединительного кабеля

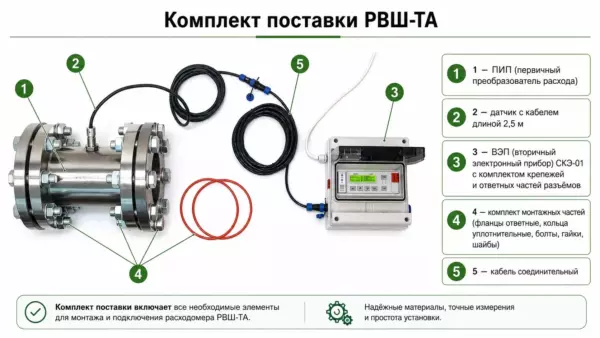

Соединительный кабель связывает датчик с СКЭ-01. Стандартная длина — 2,5 м. Заменяется при механическом повреждении, обрыве или если требуется увеличенная длина.

• Монтаж кабеля производите при температуре не ниже +10 °C. При необходимости прогрейте кабель промышленным феном.
• Кабель прокладывается вдоль трассы, закрепляется пластиковыми скобами.
• Рекомендуется защитный металлорукав.
• Длину нового кабеля укажите при заказе — сообщите расстояние между ПИП и СКЭ-01 по трассе.
