Узлы налива и слива — одна из наиболее распространённых областей применения расходомеров «РВШ-ТА». Прибор устанавливается в линию налива или слива и фиксирует точный объём перекачанной жидкости с отображением на дисплее СКЭ-01 и передачей данных в систему управления. Применяется на железнодорожных эстакадах, автоналивных пунктах, нефтебазах, складах химической продукции и в системах перекачки пищевых жидкостей.

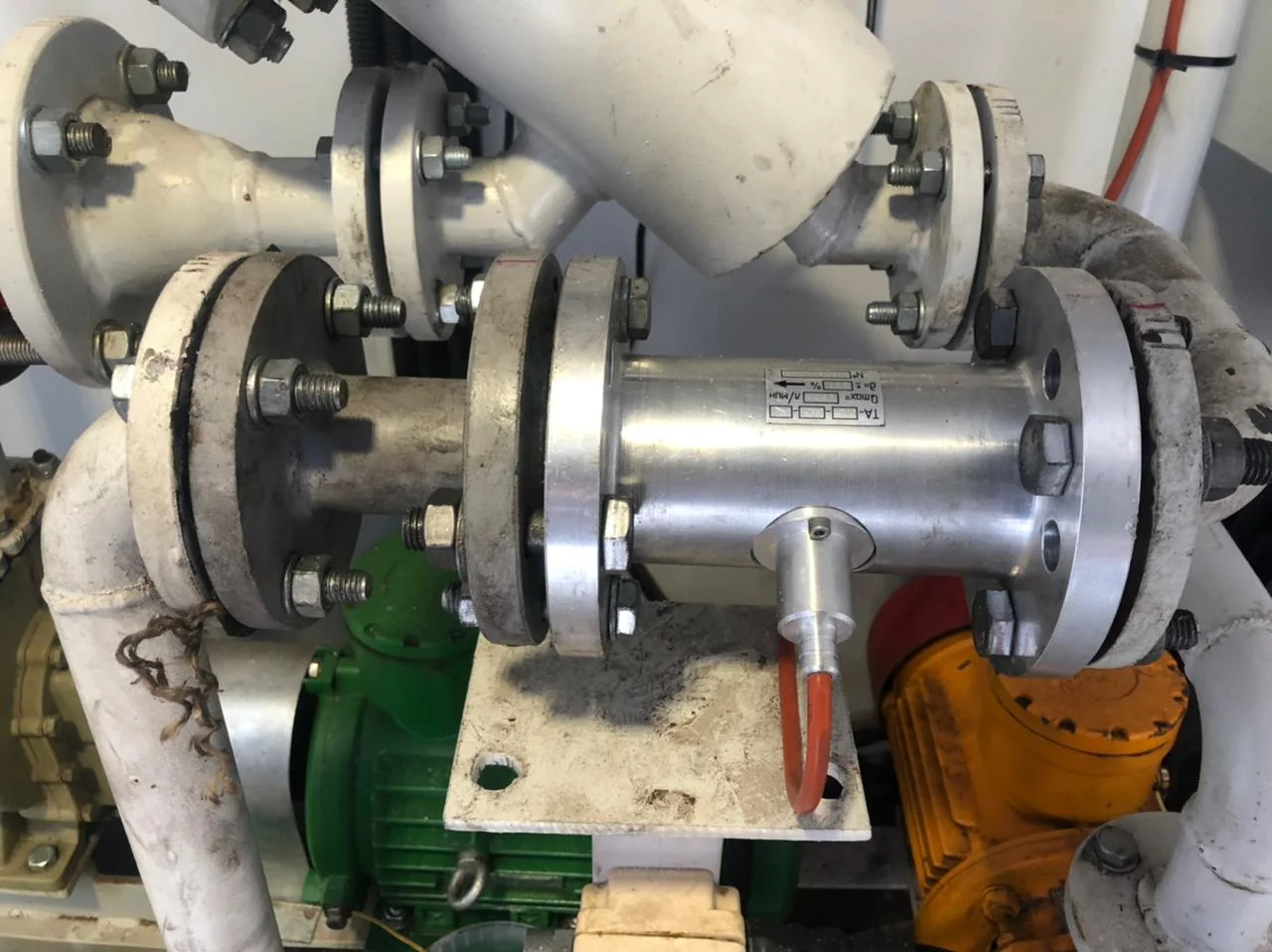

Установленный расходомер-счётчик РВШ-ТА-50 на мобильной цистерне
| Исполнение | Когда применяется |
|---|---|
| Стандартное (Т1А) | Нефтепродукты при температуре до +80 °C — дизтопливо, бензин, керосин, масла |
| Высокотемпературное (Т2/Т3) | Горячий битум, мазут, вязкие нефтепродукты при температуре до +250/+350 °C |
| Реверсивное (R) | Двунаправленный учёт — когда жидкость может перекачиваться в обоих направлениях |
| Взрывозащищённое (Exia) | Все узлы налива/слива горючих жидкостей — бензин, дизтопливо, растворители, спирты |
| Пищевое (AISI 316L) | Растительные масла, соки, молочная продукция, пищевые жидкости |
| С дистанционной передачей | Удалённый мониторинг налива через Owen Cloud — Ethernet, Wi-Fi, SIM |
На ряде объектов жидкость перекачивается в обоих направлениях — например, при наливе в цистерну и возврате остатка обратно в резервуар, или при двунаправленной перекачке между ёмкостями. Реверсивное исполнение «РВШ-ТА» (обозначение R) обеспечивает корректный учёт в обоих направлениях: СКЭ-01 фиксирует прямой и обратный объёмы раздельно и отображает итоговое сальдо.
Пример применения: учёт сырой нефти при двунаправленной перекачке между резервуарными парками.
Зоны налива бензина, дизельного топлива, растворителей и спиртов классифицируются как взрывоопасные — класс зоны 1 или 2 по ГОСТ Р МЭК 60079-10-1. Для таких объектов обязательно Ex-исполнение расходомера.
В стандартном Ex-исполнении «РВШ-ТА» СКЭ-01 устанавливается во взрывобезопасной зоне — в операторной или шкафу управления. Внутри корпуса СКЭ-01 — барьер искрозащиты КОРУНД-М740. Кабельная линия и датчик во взрывоопасной зоне обеспечены искробезопасной цепью Exia. Маркировка взрывозащиты: 0ExiaIICT6X.
На предприятиях с наливом в тару разного объёма — бочки 200 л, IBC 1000 л, цистерны 20–50 м³ — один расходомер должен корректно работать во всём диапазоне. Динамический диапазон «РВШ-ТА» 20:1 перекрывает большинство таких задач без переключения типоразмера.
Если диапазон объёмов очень широкий — от малой тары до цистерн — рассмотрите схему с двумя параллельными линиями: меньший типоразмер для малых объёмов, больший для крупных. СКЭ-01 поддерживает дозирующий режим с уставкой и предуставкой — налив останавливается автоматически при достижении заданного объёма.
СКЭ-01 передаёт данные о текущем объёме в систему управления наливным пунктом по RS-485 Modbus RTU. Импульсный выход (пин 2) используется для подключения к счётчикам импульсов и системам автоматического налива. Токовый выход 4–20 мА — для передачи мгновенного расхода в регистраторы.
Для автоматизации налива СКЭ-01 управляет клапаном или насосом через встроенный дозирующий выход: оператор задаёт объём налива, прибор открывает подачу и останавливает её при достижении уставки с учётом предуставки для компенсации инерции клапана.
Если узел налива используется для коммерческих расчётов — расходомер должен быть поверен. Приборы «РВШ-ТА» внесены в ГРСИ № 78390-20, поверяются по МП 208-096-2024 каждые 2 года. Первичная поверка входит в комплект поставки. Результаты поверки вносятся в ФГИС «Аршин» и доступны для проверки по заводскому номеру.
| Типоразмер | Диапазон расхода | Типичное применение |
|---|---|---|
| РВШ-ТА-020 | 0,3–7,0 м³/ч | Налив в бочки и малую тару, дозирование реагентов |
| РВШ-ТА-032 | 1,0–20,0 м³/ч | Налив в IBC-контейнеры, малые автоцистерны |
| РВШ-ТА-050 | 2,0–40,0 м³/ч | Налив в автоцистерны, средние железнодорожные цистерны |
| РВШ-ТА-065 | 4,0–80,0 м³/ч | Железнодорожные эстакады, крупные автоналивные пункты |
| РВШ-ТА-080 | 6,0–120,0 м³/ч | Высокопроизводительные эстакады налива нефтепродуктов |
| РВШ-ТА-100 | 10,0–200,0 м³/ч | Крупные узлы перекачки и налива на нефтебазах |
▸ Тип жидкости и вязкость при рабочей температуре
▸ Режим перекачки: только налив, только слив или оба направления
▸ Диапазон расхода при наливе/сливе
▸ Объём разовой заливки (минимальный и максимальный)
▸ Рабочее давление и температуру жидкости
▸ Класс взрывоопасной зоны в месте монтажа
▸ Тип учёта: технологический или коммерческий
▸ Требуемые интерфейсы для передачи данных в систему управления
▸ Нужна ли функция автоматической остановки по достижении заданного объёма
