Расходомер-счётчик «РВШ-ТА» в составе с вторичным прибором СКЭ-01 применяется для точного дозирования жидкостей — порционной подачи заданного объёма с погрешностью не хуже ±0,5%. Функция дозирования реализована программно в СКЭ-01 без дополнительного контроллера. Типоразмер подбирается под минимальную дозу и расход в конкретной задаче.
СКЭ-01 считает импульсы от датчика — каждый импульс соответствует определённому объёму жидкости (цена импульса K). Когда накопленный объём достигает заданной дозы, СКЭ-01 подаёт сигнал на закрытие клапана или остановку насоса. Чтобы скомпенсировать запаздывание исполнительного устройства, в СКЭ-01 вводится уставка предварительного останова — прибор подаёт команду чуть раньше, чем набран нужный объём, с учётом инерции клапана.
Для достижения погрешности дозирования не хуже ±0,5% необходимо одновременное выполнение всех трёх условий:
| Условие | Требование | Зачем |
|---|---|---|
| Минимальная доза | Доза ≥ K × 200, где K — цена импульса типоразмера | Обеспечивает достаточное количество импульсов для точного счёта |
| Время дозирования | Не менее 20 секунд для минимальной дозы | Позволяет СКЭ-01 отработать команду с нужной точностью |
| Симметрия переходных процессов | Время разгона = время замедления насоса или клапана | Исключает систематическую погрешность из-за неодинаковых переходных процессов |
| Типоразмер | Диапазон расхода | Цена импульса K | Мин. доза при ±0,5% |
|---|---|---|---|
| РВШ-ТА-010-U5 | 0,5–10 л/мин | 0,0004 л | 0,08 л |
| РВШ-ТА-010-U31 | 1,3–33 л/мин | 0,002 л | 0,4 л |
| РВШ-ТА-010-U22 | 2–50 л/мин | 0,0025 л | 0,5 л |
| РВШ-ТА-020 | 5–116 л/мин | 0,004 л | 0,8 л |
| РВШ-ТА-032 | 20–400 л/мин | 0,025 л | 5,0 л |
| РВШ-ТА-050 | 40–700 л/мин | 0,05 л | 10,0 л |

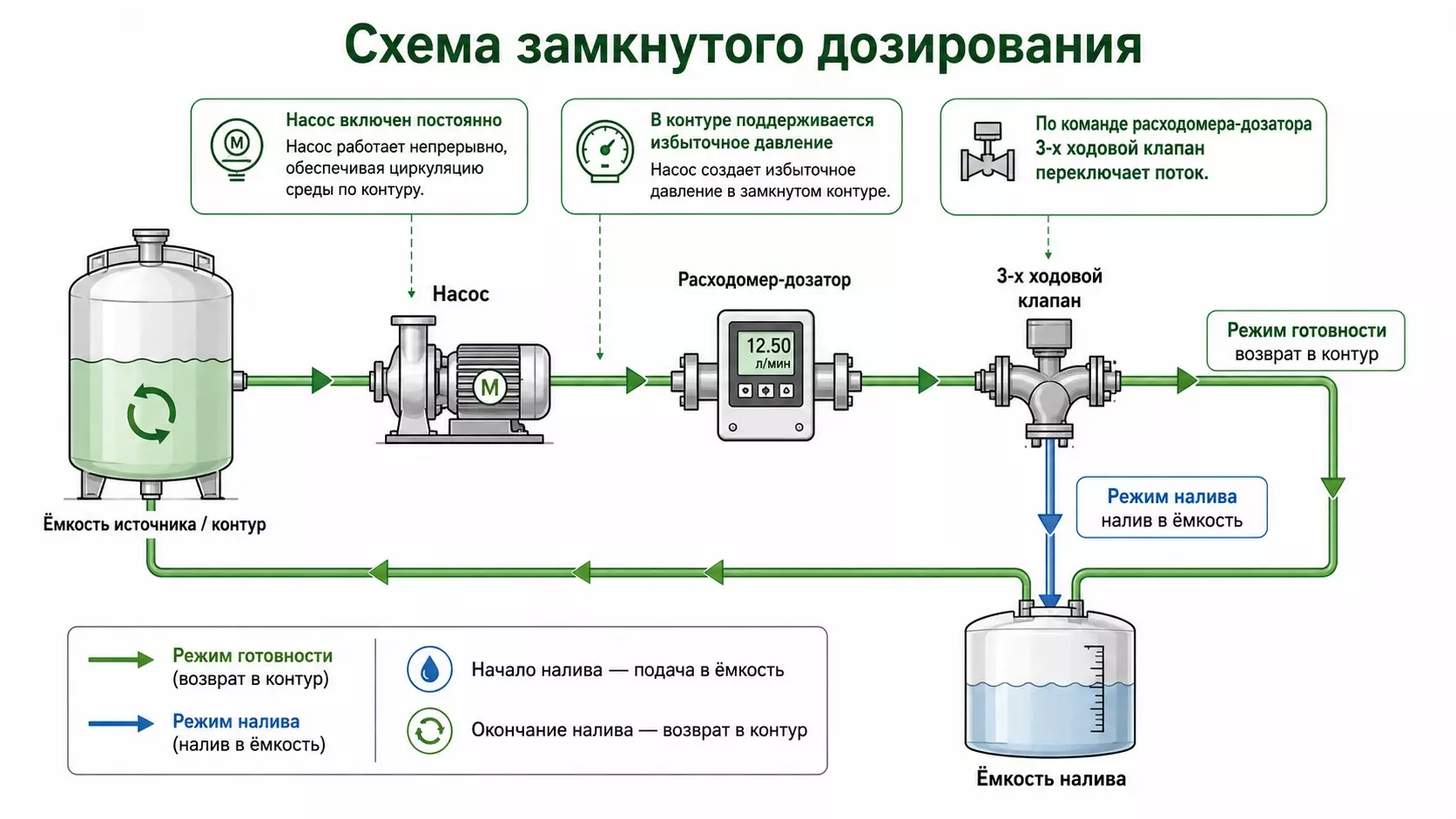

Насос работает непрерывно по замкнутому контуру — жидкость циркулирует из бака через расходомер и обратно в бак. По команде оператора трёхходовой клапан переключает поток в мерную ёмкость. По достижении заданного объёма СКЭ-01 возвращает клапан в исходное положение — жидкость снова идёт в обход.
Преимущества: насос всегда в рабочем режиме — нет переходных процессов разгона и замедления, симметрия обеспечивается конструктивно. Максимальная точность. Рекомендуется для доз менее 10 литров.
Когда применять: дозирование реагентов, ароматизаторов, красителей, химических добавок небольшими порциями.

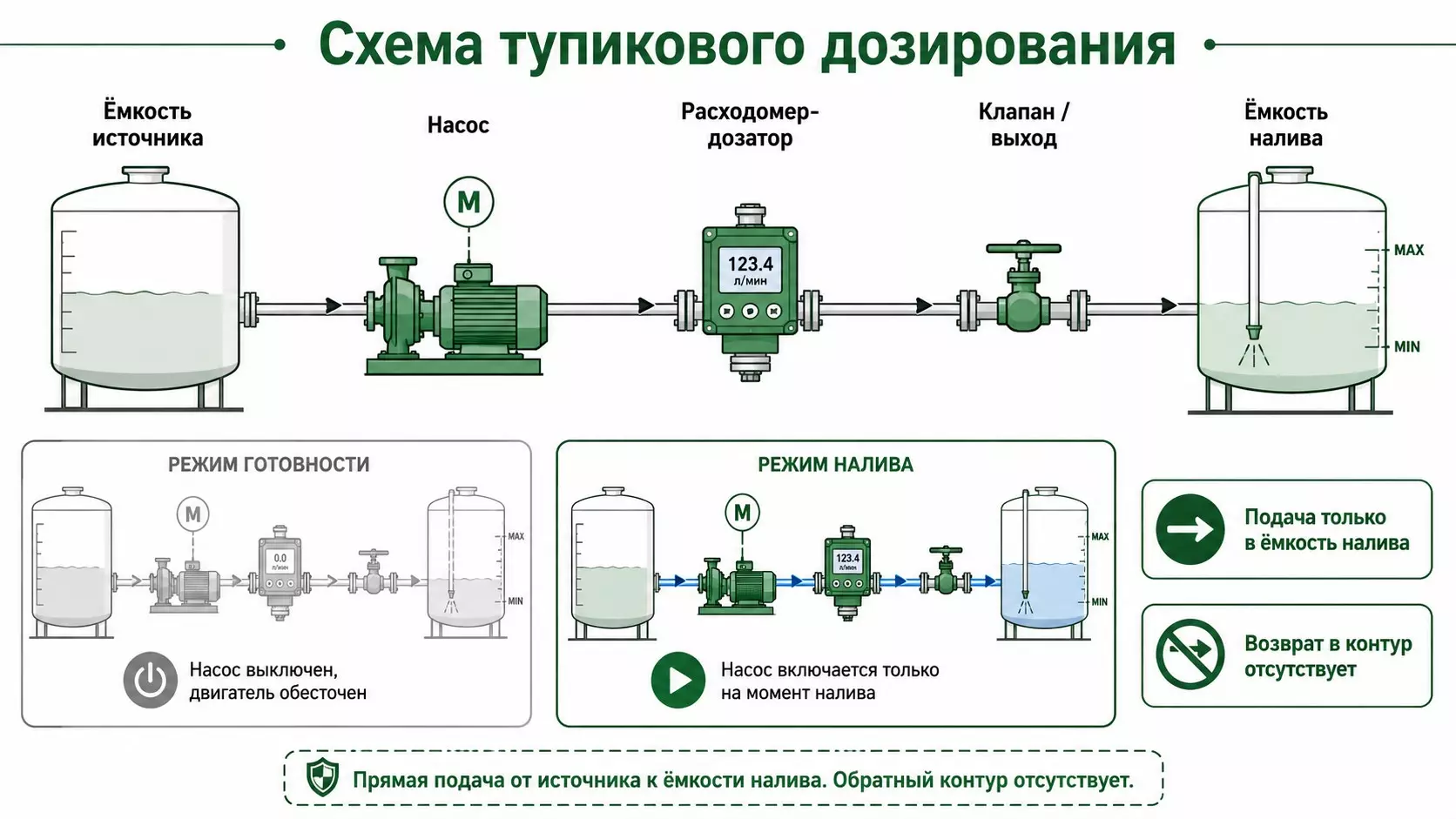

Насос включается только на момент дозирования. СКЭ-01 открывает клапан, отсчитывает нужный объём с учётом уставки предварительного останова и закрывает подачу. После закрытия клапана жидкость ещё некоторое время движется по инерции — это учитывается в уставке предуставки.
Преимущества: проще в реализации, не требует трёхходового клапана. Подходит для больших доз от 10 литров.
Требования: точная калибровка уставок. Время разгона насоса при пуске должно быть равно времени замедления при останове — это обеспечивает симметрию переходных процессов и точность.
Если рабочая жидкость отличается от воды по вязкости, в СКЭ-01 вводится поправочный коэффициент. Он автоматически пересчитывает показания с учётом вязкости без изменения цены импульса. Для большинства жидкостей отклонение коэффициента от 1,000 не превышает ±1%.
Для неньютоновских жидкостей (гели, загустители, крахмальные растворы, свежие растительные масла) стандартный табличный коэффициент неприменим — их вязкость зависит от скорости сдвига. В этих случаях калибровку выполняют по месту с образцовым мерником или весами.
▸ Наименование жидкости и вязкость при рабочей температуре
▸ Требуемая доза — минимальная и максимальная
▸ Допустимое отклонение дозы (точность)
▸ Расход при дозировании (скорость подачи)
▸ Рабочее давление и температуру жидкости
▸ Тип схемы: замкнутая или тупиковая
▸ Тип исполнительного устройства: клапан или насос
▸ Время срабатывания клапана (если известно)
▸ Требования к материалам (пищевое исполнение AISI 316L, Ra ≤ 0,8 мкм)
