Высокотемпературное исполнение РВШ-ТА

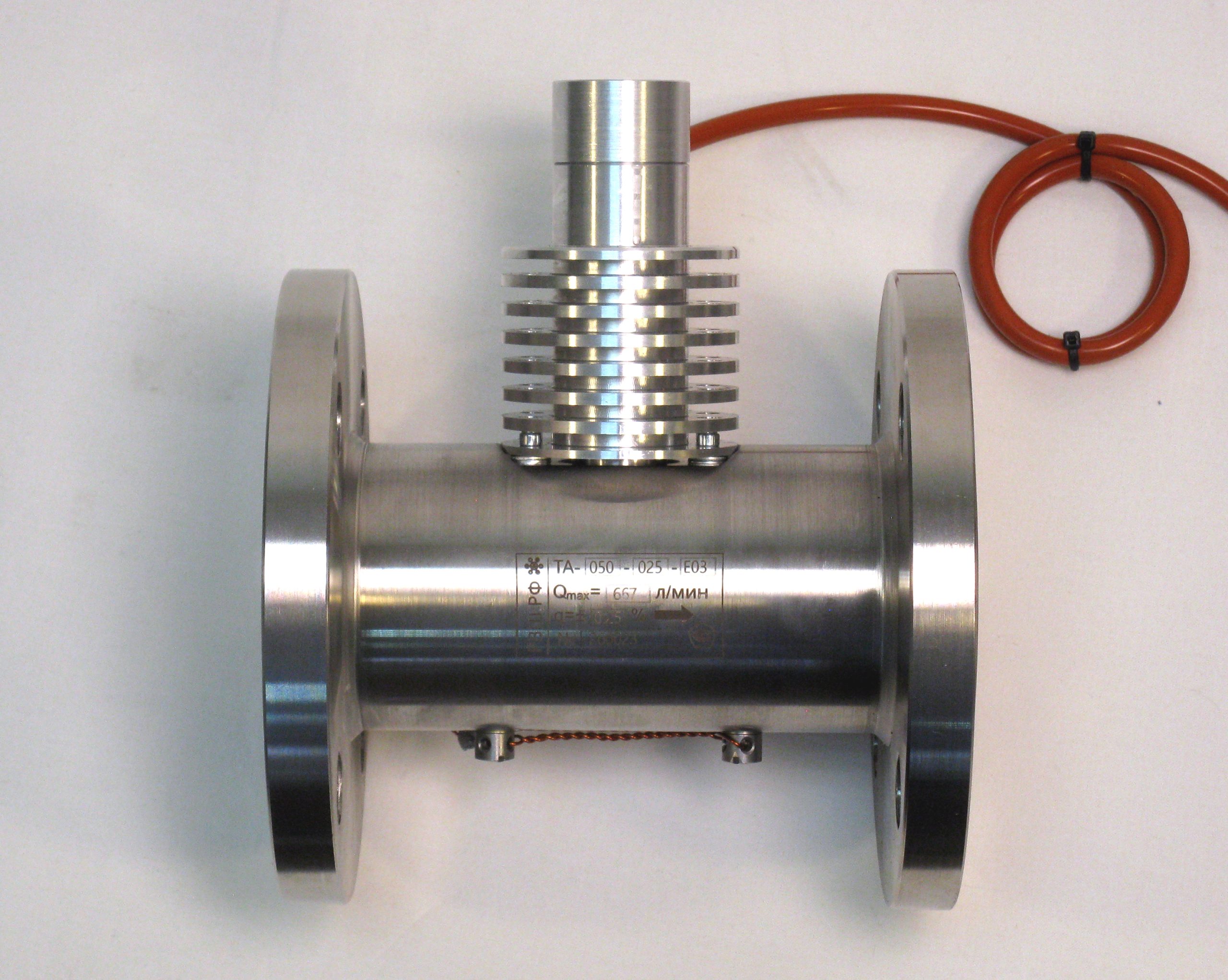

Высокотемпературное исполнение РВШ-ТА предназначено для измерения расхода жидкостей при температуре до +350 °C. Для исполнения РВШ-ТА-050-025-Е03 в предоставленном приложении к техническому паспорту подтверждён диапазон −60…+350 °C и датчик ДИЭ-28-Т3. Конкретный диапазон, материалы и комплектация определяются паспортом выбранного исполнения.

Подтверждённое исполнение

Как работает измерительный канал

ПИП преобразует линейную скорость потока во вращение турбины. ДИЭ-28-Т3 не контактирует с жидкостью и формирует импульсно-частотный сигнал. Установленный отдельно ПИ-4 принимает, демодулирует, усиливает и нормализует сигнал, после чего СКЭ-01-220-И обрабатывает его и отображает объём и расход.

Пассивное охлаждение датчика

Оребрённый теплопроводящий корпус датчика имеет слабый тепловой контакт с ПИП и хороший теплообмен с окружающим воздухом. Для подтверждённого исполнения в документе указаны температура поверхности ПИП до +350 °C и температура окружающего воздуха до +90 °C. Электроника ПИ-4 размещается отдельно.

Монтаж при высокой температуре

• предпочтительно горизонтальное положение ПИП;
• при наклонном или вертикальном монтаже поток должен идти снизу вверх;
• направление потока должно совпадать со стрелкой на корпусе;

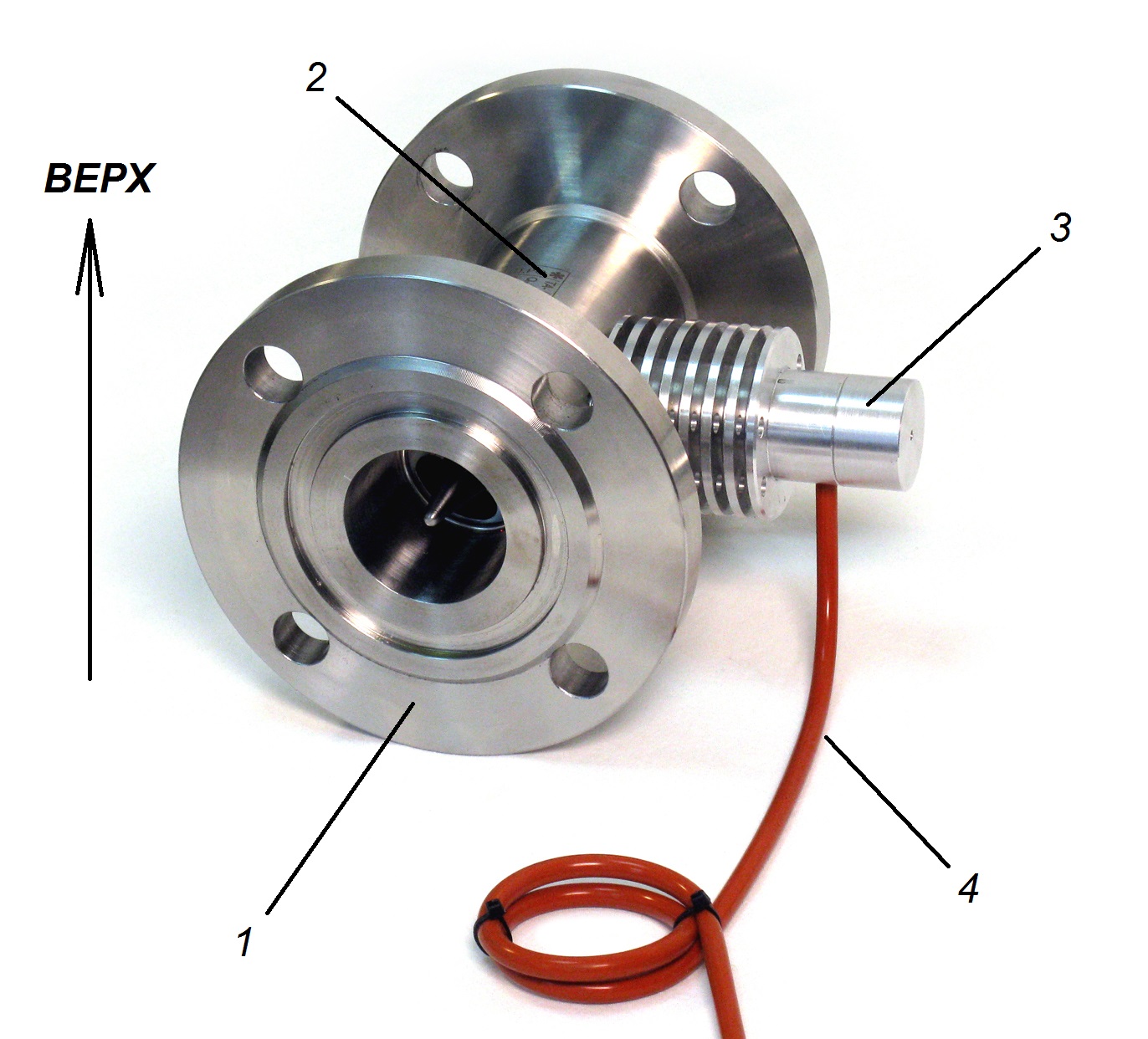

• рёбра датчика ориентируют вертикально;
• кабель и ПИ-4 не должны касаться горячего трубопровода или ПИП;
• измерительная камера должна быть полностью заполнена жидкостью;
• арматуру открывают плавно, чтобы снизить риск гидроудара.

Что указать для подбора

• рабочую жидкость и её вязкость при рабочей температуре;
• минимальную, нормальную и максимальную температуру;
• диапазон расхода и давление;
• тип присоединения и условия окружающей среды;
• требования взрывоопасной зоны;
• маршрут и необходимую длину кабеля.
