Санитарное (антисептическое)

Ra ≤ 0,8 мкм

чистота поверхности

CIP/SIP

мойка и стерилизация

AISI 316L

материал

груввлок (G)

присоединение

Санитарное исполнение расходомера «РВШ-ТА» предназначено для применения в производствах, где критически важна микробиологическая чистота оборудования: фармацевтика, биотехнологии, производство напитков и молочной продукции, косметическая промышленность. Ключевые требования — материал AISI 316L, шероховатость внутренних поверхностей Ra ≤ 0,8 мкм, совместимость с CIP-мойкой и SIP-стерилизацией, быстросъёмные соединения для разборки и дезинфекции.

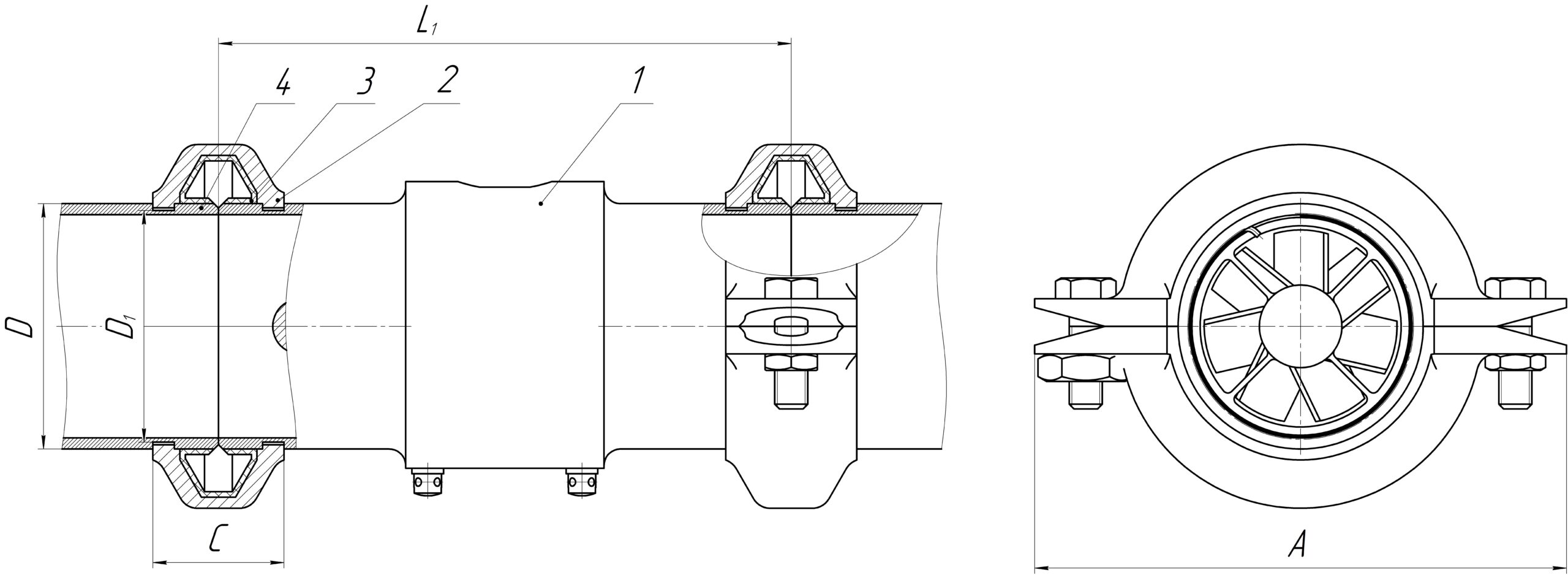

ПИП в груввлок-исполнении (G)



Чем санитарное исполнение отличается от пищевого

Пищевое и санитарное исполнения схожи по материалам и шероховатости, но санитарное дополнительно предусматривает:

ПараметрПищевоеСанитарное
Материал корпусаAISI 316LAISI 316L
Шероховатость Ra≤ 0,8 мкм≤ 0,8 мкм
Тип присоединенияЛюбой (D, Z, G)Преимущественно груввлок (G) или tri-clamp
CIP-мойкаДопускаетсяОбязательная совместимость — конструкция без застойных зон
SIP-стерилизация паромНе предусмотреноСовместимость с паровой стерилизацией (до +135 °C)
ДокументацияПаспорт прибораМожет включать сертификат 3.1 по EN 10204, паспорт материала

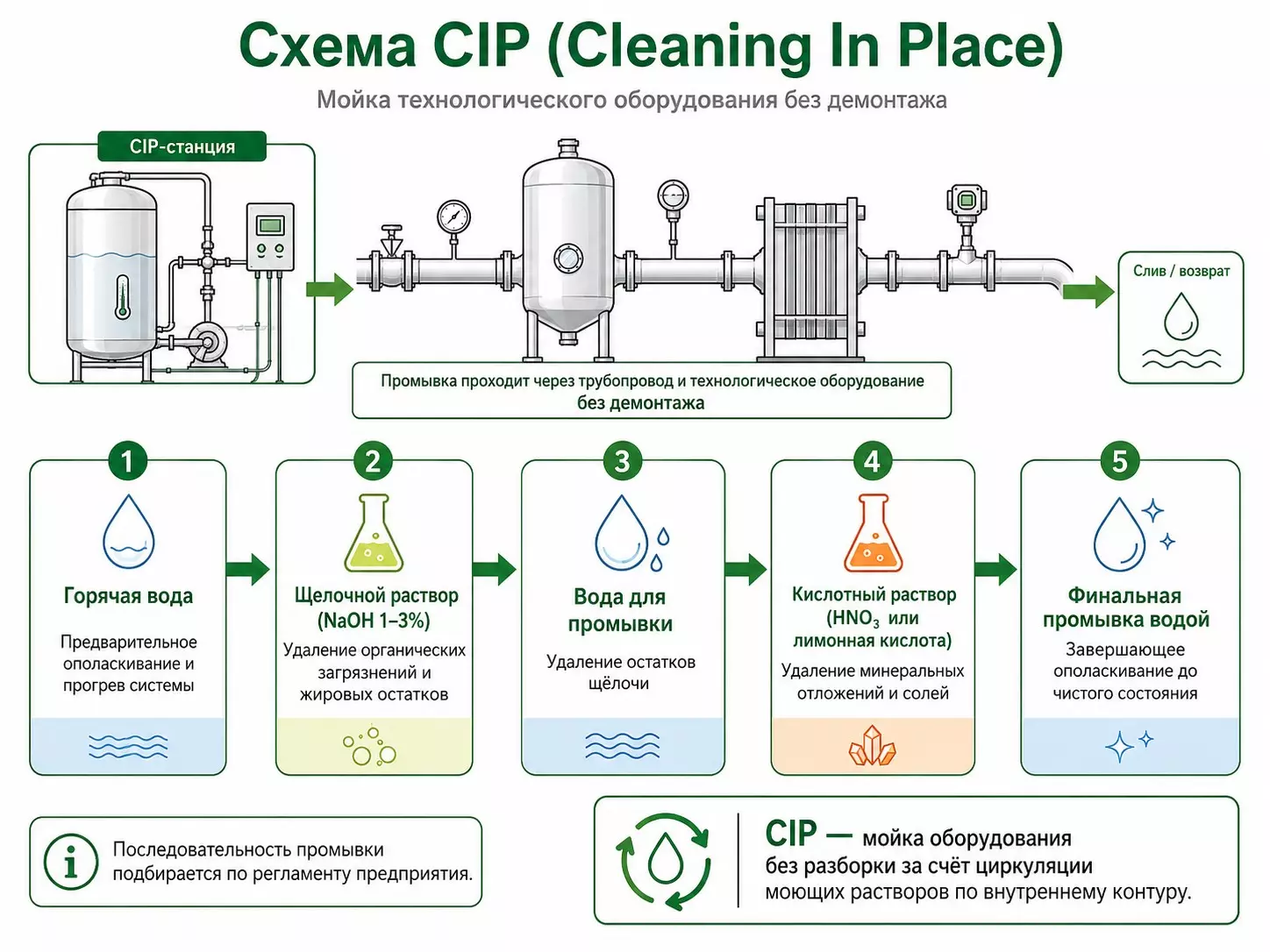

CIP-мойка — мойка без разборки

CIP (Cleaning In Place) — технология мойки технологического оборудования без демонтажа. Через трубопровод последовательно прокачиваются моющие растворы: горячая вода, щелочной раствор (NaOH 1–3%), вода для промывки, кислотный раствор (HNO₃ или лимонная кислота), финальная промывка водой.

Для совместимости ПИП «РВШ-ТА» с CIP необходимо:

  • Отсутствие застойных зон в камере ПИП — где моющий раствор не контактирует с поверхностью
  • Совместимость уплотнений с щелочными и кислотными CIP-агентами
  • Температура CIP-растворов — до +85 °C в стандартном исполнении
  • Материал корпуса AISI 316L устойчив ко всем стандартным CIP-агентам
⚠️ После каждого цикла CIP-мойки перед началом производства обязательна промывка ПИП чистой водой или продуктом до нейтральной реакции. Остатки CIP-агентов в камере ПИП могут попасть в продукт.

SIP-стерилизация — стерилизация паром на месте

SIP (Sterilization In Place) — стерилизация оборудования острым паром без демонтажа. Применяется в фармацевтике и биотехнологиях, где требуется асептическое производство.

Для совместимости с SIP необходимо:

  • Температура насыщенного пара при стерилизации — +121 °C (0,11 МПа) или +134 °C (0,21 МПа)
  • Уплотнения должны сохранять размеры и герметичность при температурах стерилизации — уточняйте материал при заказе
  • Корпус ПИП из AISI 316L выдерживает температуры SIP без деградации
  • После стерилизации — охлаждение системы перед подачей продукта

Быстросъёмные соединения груввлок (G)

Исполнение G (груввлок / Victaulic) позволяет соединять ПИП с трубопроводом через быстросъёмный хомут без болтового фланца. Преимущества для санитарных производств:

  • Монтаж и демонтаж без инструмента за 1–2 минуты
  • Удобен при регулярном демонтаже для осмотра или замены уплотнений
  • Стандартные размеры груввлок совместимы с большинством санитарных трубопроводов
  • Меньше мёртвых зон по сравнению с фланцевым соединением

Особенности применения в фармацевтике

Вода для инъекций (WFI) и очищенная вода

Вода для инъекций — одна из наиболее чистых жидкостей фармацевтического производства. Расходомер «РВШ-ТА» в санитарном исполнении совместим с WFI. Поверхность Ra ≤ 0,8 мкм исключает накопление биоплёнки. Вязкость WFI при +80 °C (типичная температура хранения) около 0,4 сСт — ниже минимального порога прибора. Измерение выполняется при температуре не ниже +60–70 °C, когда вязкость не менее 0,6 сСт.

GMP-требования

В фармацевтических производствах, работающих по стандарту GMP, к оборудованию предъявляются требования к квалификации (DQ/IQ/OQ/PQ). При необходимости уточните при заказе комплект документации для прохождения квалификации: сертификат 3.1 по EN 10204 на материал корпуса, паспорт шероховатости, данные о поверхностной обработке.

Области применения

  • Фармацевтика — учёт WFI, очищенной воды, растворителей и субстанций
  • Биотехнологии — контроль питательных сред и реагентов в биореакторах
  • Молочная промышленность — учёт молока, сыворотки, сливок на асептических линиях
  • Производство напитков — пиво, соки, газированные напитки в асептической упаковке
  • Косметическая промышленность — дозирование компонентов с требованиями к чистоте
  • Производство медицинских изделий — жидкости для стерильного производства

Что указать для подбора

▸ Наименование жидкости и вязкость при рабочей температуре

▸ Диапазон расхода — минимальный и максимальный

▸ Рабочее давление и температуру

▸ Температуру и агенты CIP-мойки (щелочной, кислотный, температура)

▸ Нужна ли совместимость с SIP-стерилизацией (температура пара)

▸ Тип присоединения — груввлок (G) или другое

▸ Требования к документации (GMP, сертификат 3.1 EN 10204)

▸ Нужна ли функция дозирования — минимальная доза
