фильтр
обязателен перед ПИП
25–160 мкм
тонкость фильтрации
AISI 316L
материал корпуса
По паспорту
срок службы

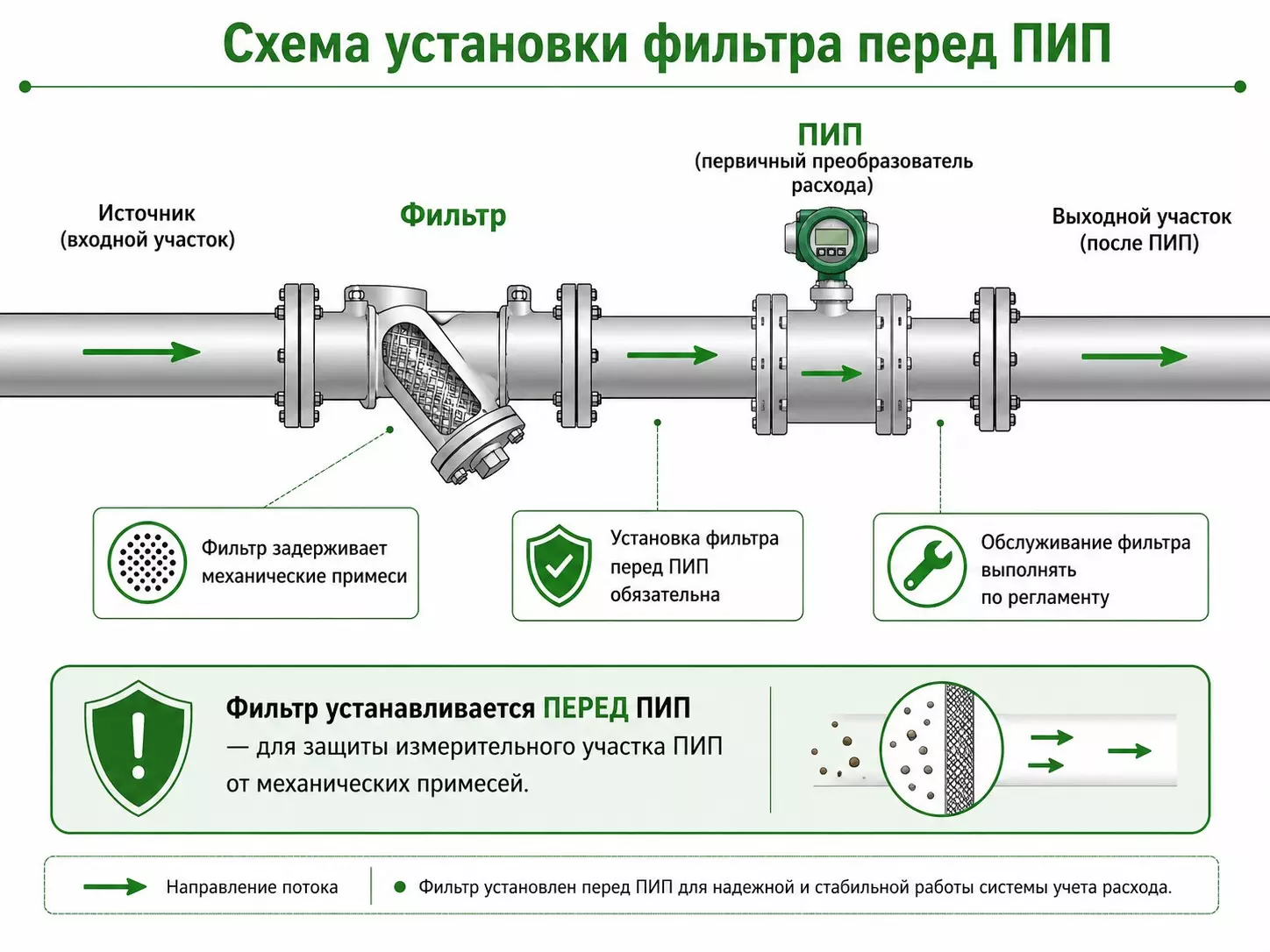

Турбинный расходомер «РВШ-ТА» работает с жидкостями, содержащими механические примеси — при условии установки фильтра перед ПИП с тонкостью фильтрации по типоразмеру прибора. Твёрдые частицы, песок, стружка и абразив в жидкости ускоряют износ подшипников и лопастей турбины. Правильный подбор фильтра и своевременное его обслуживание — ключевые условия долгого ресурса прибора.
Требования к фильтрации по типоразмерам
| Типоразмер (DN) | Тонкость фильтрации | Примечание |
|---|---|---|
| DN 8, 10, 15 | 25 мкм | Наиболее строгое требование — малый зазор в подшипниках |
| DN 20, 32, 50 | 40 мкм | Стандартное требование для средних типоразмеров |
| DN 65, 80, 100 | 160 мкм | Крупные типоразмеры — более свободные допуски |
Виды загрязнений и их влияние
Механические взвеси и песок
Характерны для технической воды, буровых растворов, охлаждающей воды открытых систем. Частицы проходят через подшипники и постепенно изнашивают их. Необходим фильтр с тонкостью по типоразмеру. При высоком содержании взвесей — рекомендуется байпасная линия для обслуживания фильтра без остановки подачи.
Металлическая стружка в СОЖ
Смазочно-охлаждающие жидкости в металлообрабатывающем производстве содержат металлическую стружку и абразивный порошок. Это наиболее агрессивный вид загрязнения для турбинного расходомера. Обязателен фильтр 40 мкм для DN 20–50. Рекомендуется регулярный осмотр турбины при плановых остановках.
Волокнистые включения
Волокна могут наматываться на лопасти турбины и блокировать её вращение. Если в жидкости присутствуют волокнистые включения (ткани, волокна, нити) — уточняйте применимость прибора при заказе.
Газовые пузырьки
Содержание свободного газа более 1% по объёму приводит к завышению показаний и нестабильной работе. При наличии газа в жидкости — фильтр-газоотделитель перед ПИП.
Конструктивные меры защиты
- Корпус ПИП из нержавеющей стали 12Х18Н10Т — устойчив к коррозии от загрязнённых жидкостей
- Датчик расположен снаружи корпуса ПИП — не контактирует с жидкостью, загрязнения на него не влияют
- Для сред с повышенным содержанием абразива — специальное исполнение с усиленными подшипниками (уточняется при заказе)
- Обратный клапан после ПИП предотвращает обратный ток жидкости с частицами через турбину
Обслуживание прибора при работе с загрязнёнными жидкостями
- Регулярно проверяйте и очищайте фильтрующий элемент — частичное засорение снижает расход и занижает показания, полное засорение даёт нулевые показания
- При плановых остановках осматривайте турбину через снятый датчик — она должна свободно вращаться от лёгкого дуновения
- Если турбина вращается с трудом или не вращается — промойте камеру ПИП растворителем. Не разбирайте корпус ПИП самостоятельно
- При обнаружении постороннего предмета в камере ПИП — обратитесь в сервис
Типичные применения
- Техническая вода с взвешенными частицами в системах водоснабжения и охлаждения
- СОЖ в металлообрабатывающем производстве — при наличии фильтра тонкой очистки
- Масла гидравлических систем после первичной обкатки оборудования
- Нефтепродукты с механическими примесями на приёмных узлах нефтебаз
- Буровые растворы на водной основе — при соответствующем исполнении и фильтрации
Что указать для подбора
▸ Наименование жидкости и характер загрязнений (песок, стружка, волокна, газ)
▸ Концентрация и крупность частиц (если известно)
▸ Диапазон расхода
▸ Рабочее давление и температуру
▸ Есть ли фильтр в системе и какой
▸ Возможность установки байпасной линии для обслуживания фильтра
