0ExiaIICT6X
маркировка
КОРУНД-М740
барьер
зоны 0/1/2
применение
IIC
категория газа
Расходомер-счётчик «РВШ-ТА» в взрывозащищённом исполнении предназначен для применения во взрывоопасных зонах с горючими газами, парами и жидкостями. Взрывозащита реализована по виду «искробезопасная электрическая цепь» уровня ia — за счёт сертифицированного барьера искрозащиты КОРУНД-М740, установленного внутри корпуса СКЭ-01. Маркировка взрывозащиты: 0ExiaIICT6X.
Схема размещения во взрывоопасной зоне
Внешний вид пассивного энергетического барьера искрозащиты КОРУНД-М740
Расшифровка маркировки взрывозащиты
| Элемент маркировки | Значение |
|---|---|
| 0 | Уровень взрывозащиты — «особовзрывобезопасный» (применимо в зонах 0, 1 и 2) |
| Ex | Оборудование соответствует стандартам взрывозащиты |
| ia | Вид защиты — «искробезопасная электрическая цепь» уровня ia |
| IIC | Категория взрывоопасной смеси — наиболее опасная (водород, ацетилен и другие) |
| T6 | Температурный класс — максимальная температура поверхности не более +85 °C |
| X | Специальные условия применения — датчик искробезопасной цепи подключается к ВЭП с сертифицированными выходными цепями уровня ia |
Принцип реализации взрывозащиты
Стандартное Ex-исполнение (рекомендуемое)
СКЭ-01 устанавливается во взрывобезопасной зоне — в операторной, шкафу управления или за пределами взрывоопасного помещения. Внутри корпуса СКЭ-01 на заводе установлен барьер искрозащиты КОРУНД-М740 — он ограничивает энергию в цепи датчика до уровня, при котором искра не может воспламенить взрывоопасную смесь. ПИП с датчиком размещаются во взрывоопасной зоне — кабельная линия и датчик обеспечены искробезопасной цепью Exia.
Исполнение для монтажа СКЭ-01 в опасной зоне
Если вынести СКЭ-01 во взрывобезопасную зону невозможно — он помещается во взрывозащищённый бокс исполнения Exd (взрывонепроницаемая оболочка) с взрывозащищёнными кабельными вводами. Весь комплект допускается к монтажу в опасной зоне. Этот вариант дороже и сложнее в монтаже — применяется только при невозможности первого.
Фрикционная искробезопасность
Корпус ПИП «РВШ-ТА» изготовлен из нержавеющей стали 12Х18Н10Т или дюралюминия Д16Т. Оба материала не дают искр при механическом ударе или трении — это подтверждено в соответствии с ГОСТ 30852.0-2002. Данное свойство является дополнительным элементом безопасности при случайных механических воздействиях на прибор во взрывоопасной зоне.
Заземление в Ex-исполнении
Заземление обязательно для Ex-исполнения:
- Место заземления ПИП — ухо под головкой правого пломбировочного винта на корпусе ПИП
- Кабель заземления — медный многопроволочный, сечение не менее 2,5 мм², жёлто-зелёная изоляция
- Подключение — пайка с припоем ПОС-61, защита термоусадочной трубкой
- Сопротивление контура заземления — не более 1 Ом
- Заземление СКЭ-01 — через заземляющий винт М5 на правой стороне корпуса, гибким проводом с наконечником
а) б)

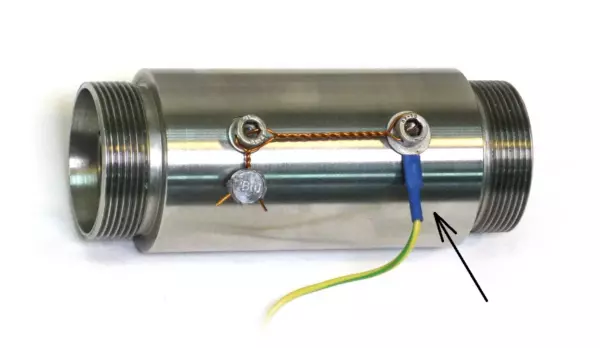

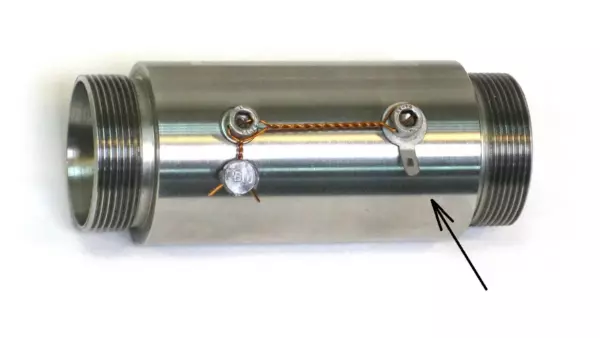

Место заземления ПИП: а) ухо заземления, предусмотренное на корпусе ПИП; б) соединение уха заземления с кабелем заземления.
а) б)
Место заземления ВЭП: а) болт М5 для заземления, предусмотренный на корпусе ВЭП; б) соединение болта М5 с ухом кабеля заземления.
Барьер искрозащиты КОРУНД-М740
Барьер КОРУНД-М740 установлен внутри корпуса СКЭ-01 на заводе в разрыв входных цепей датчика. Он ограничивает напряжение и ток в цепи датчика до безопасных значений. Барьер сертифицирован и внесён в реестр. Самостоятельная установка, замена или модификация барьера без вскрытия пломб — запрещена. При необходимости замены барьера — только в сервисном центре производителя.
Области применения
- Нефтяные и газовые платформы, насосные станции нефтепроводов
- Резервуарные парки и нефтебазы — зоны налива и слива
- Химические производства с горючими растворителями и парами
- Спиртовые и ликёроводочные производства
- Установки по переработке сжиженных газов
- Лакокрасочные производства с горючими растворителями
- Угольные шахты с метановыделением
Совместимость с другими исполнениями
| Комбинация | Возможно |
|---|---|
| Exia + высокотемпературное (Т2/Т3) | Да — ПИП с датчиком ДИЭ-28-Т3 во взрывоопасной зоне |
| Exia + высокое давление (до 70 МПа) | Да — по согласованию при заказе |
| Exia + реверсивное исполнение | Да |
| Exia + дифференциальное (2 ПИП) | Да — два ПИП в опасной зоне, СКЭ-01 в безопасной |
| Exia + пищевое (AISI 316L) | Да — для спиртовых и химических пищевых производств |
Что указать для подбора
▸ Наименование горючего вещества и его категория (IIA, IIB или IIC)
▸ Класс взрывоопасной зоны (0, 1 или 2)
▸ Температурный класс требуемого оборудования (T1–T6)
▸ Возможность размещения СКЭ-01 во взрывобезопасной зоне
▸ Наименование жидкости, вязкость, диапазон расхода
▸ Рабочее давление и температуру жидкости
▸ Требуемые выходные сигналы
Документы по взрывозащите
- Техническое описание обеспечения взрывозащиты РВШ-ТА
- Сертификат на барьер искрозащиты КОРУНД-М740 (2023)
Техническое описание поясняет схему и условия применения. Подтверждающий сертификат на применяемый барьер приведён отдельным файлом.
