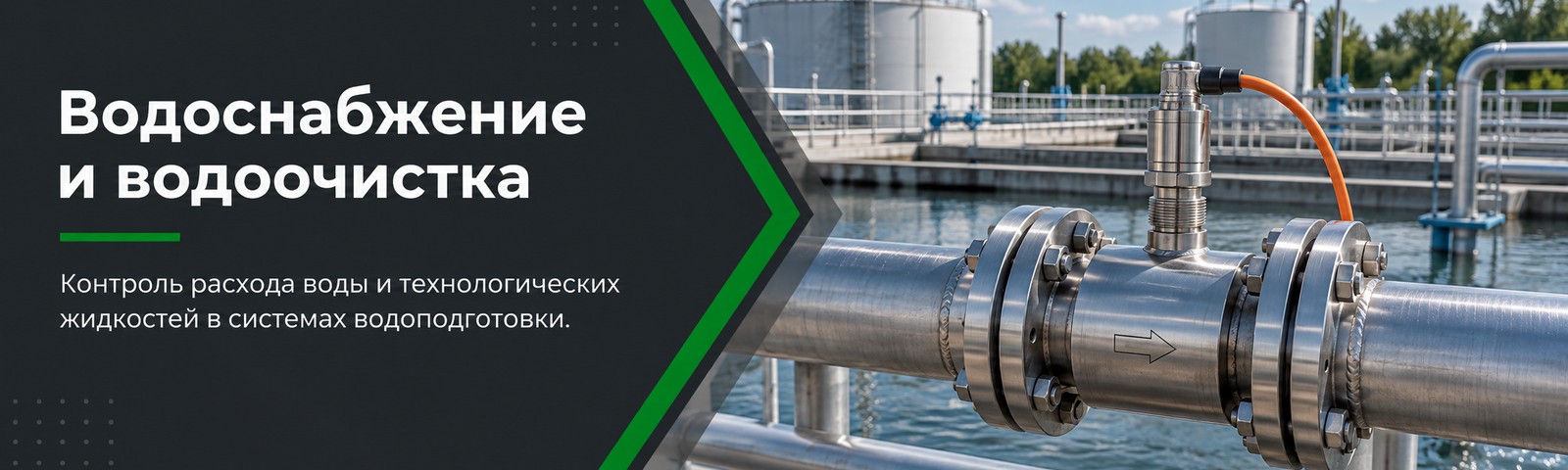

В системах водоснабжения и водоочистки расходомеры «РВШ-ТА» применяются для технологического и коммерческого учёта воды, а также для измерения расхода реагентов водоподготовки — коагулянтов, флокулянтов, щелочи для pH-коррекции и хлорсодержащих растворов для обеззараживания. Приборы внесены в Государственный реестр СИ РФ под номером 78390-20 — обязательное условие для применения в коммерческом учёте.
ПИП среднего типоразмера DN 50–80 в фланцевом исполнении
| Параметр | Значение |
|---|---|
| Регистрационный номер ГРСИ | 78390-20 |
| Методика поверки | МП 208-096-2024 |
| Межповерочный интервал | 2 года |
| Класс точности | ±0,5% (стандарт), ±0,25% (по согласованию) |
| Проверка в ФГИС «Аршин» | По заводскому номеру на fgis.gost.ru |
| Первичная поверка | Входит в комплект поставки каждого прибора |
Для коммерческого учёта воды обязательно применение средств измерений из Государственного реестра СИ РФ. Расходомеры «РВШ-ТА» внесены в ГРСИ под номером 78390-20, поверяются в аккредитованных лабораториях по методике МП 208-096-2024. После каждой поверки результаты автоматически вносятся в ФГИС «Аршин» и доступны для проверки по заводскому номеру прибора в любой момент — это важно при сдаче-приёмке и проверках регулятора.
Сталь 12Х18Н10Т устойчива к водным растворам сульфата алюминия и хлорида железа в типичных рабочих концентрациях (1–15%). Для концентрированных растворов хлора, серной и соляной кислоты — уточняйте химическую совместимость с указанием концентрации и температуры при заказе.
На всасывающей стороне насосных агрегатов давление может быть ниже атмосферного. Расходомер «РВШ-ТА» допускает эксплуатацию при отрицательном давлении при двух условиях: герметичность трубопровода (исключение подсоса воздуха) и ограничение расхода до 2/3 от максимального для данного типоразмера. При более высоких расходах возможно вскипание жидкости в подводящем трубопроводе.
Для технической воды с взвешенными частицами, песком или илом обязателен фильтр перед ПИП:
При высоком содержании твёрдых частиц также рекомендуется байпасная линия — для проведения обслуживания фильтра без остановки подачи воды.
Вода из подземных источников может содержать растворённые газы — CO₂, H₂S, метан. При снижении давления газы выделяются в виде пузырьков. Если номинальное содержание свободного газа превышает 1% по объёму — устанавливается фильтр-газоотделитель перед ПИП. Наличие газовых пузырьков в измерительной камере приводит к завышению показаний.
СКЭ-01 поддерживает передачу данных в диспетчерские системы по RS-485 Modbus RTU — несколько расходомеров объединяются на одной шине. Токовый выход 4–20 мА используется для подключения к аналоговым входам контроллеров и регистраторов. Для удалённых объектов без кабельной связи — исполнение с передачей данных через мобильную сеть (SIM-карта).
| Типоразмер | DN | Диапазон расхода | Типичное применение |
|---|---|---|---|
| РВШ-ТА-020 | DN 20 | 0,3–7,0 м³/ч | Учёт реагентов, малые контуры |
| РВШ-ТА-032 | DN 32 | 1,0–20,0 м³/ч | Технологический учёт воды |
| РВШ-ТА-050 | DN 50 | 2,0–40,0 м³/ч | Насосные станции, коммерческий учёт |
| РВШ-ТА-065 | DN 65 | 4,0–80,0 м³/ч | Крупные насосные станции |
| РВШ-ТА-080 | DN 80 | 6,0–120,0 м³/ч | Магистральные трубопроводы |
| РВШ-ТА-100 | DN 100 | 10,0–200,0 м³/ч | Крупные объекты водоснабжения |
▸ Наименование жидкости (питьевая вода, техническая, реагент — название и концентрацию)
▸ Диапазон расхода — минимальный и максимальный
▸ Рабочее давление и температуру
▸ Тип учёта: технологический или коммерческий
▸ Наличие взвешенных частиц, газа или агрессивных компонентов
▸ Требуемые интерфейсы для передачи данных в диспетчерскую систему
▸ Расстояние между ПИП и СКЭ-01 по кабельной трассе
Каждая модель турбинного расходомера «Мария+» официально зарегистрирована в реестре СИ РФ (Аршин) и имеет свидетельство об утверждении типа средств измерений.
