Производитель турбинных расходомеров-счётчиков жидкости серии "РВШ"
+7 499 703-23-11
до +350 °C
температура жидкости
до 70 МПа
рабочее давление
0,6 - 300 сСт
диапазон вязкости
от 0,03 м³/ч
минимальный расход
Нефтегазовая отрасль — одна из основных областей применения расходомеров «РВШ-ТА». Приборы используются для технологического и коммерческого учёта сырой нефти, нефтепродуктов, буровых растворов и технологических жидкостей при рабочих параметрах от экстремально низких температур до +350 °C и давлениях до 70 МПа.

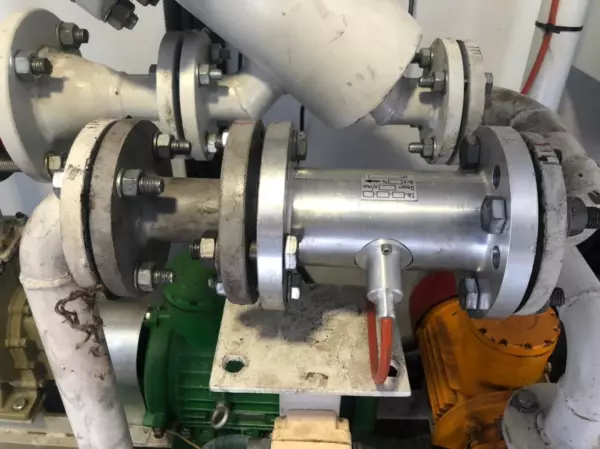

Установленный расходомер РВШ-ТА-50 для учёта сырой нефти
| Исполнение | Параметры | Когда применяется |
|---|---|---|
| Т1А Стандартное | −50…+80 °C, до 25 МПа | Дизтопливо, керосин, лёгкая нефть, масла |
| Т2 Повышенная температура | −50…+250 °C | Мазут, горячие нефтепродукты |
| Т3 Высокотемпературное | −50…+350 °C | Горячий битум, тяжёлые нефтепродукты |
| HP Высокое давление | до 70 МПа | Высоконапорные контуры, нефтедобыча |
| Ex Взрывозащищённое | 0ExiaIICT6X | Взрывоопасные зоны — платформы, резервуарные парки, насосные |
| ДИФ Дифференциальное | 2 ПИП + 1 СКЭ-01 | ДВС с замкнутой топливной системой, генераторы |
| R Реверсивное | Двунаправленный учёт | Учёт нефти при реверсивных потоках |
Турбинный расходомер предпочтительнее электромагнитного для буровых растворов на нефтяной основе: такие растворы имеют низкую или нулевую электропроводность, при которой электромагнитный прибор не функционирует. ПИП «РВШ-ТА» конструктивно адаптируется под работу с растворами, содержащими твёрдые взвеси.
Для мазута, битума и тяжёлых нефтепродуктов с вязкостью 30–300 сСт в СКЭ-01 вводится поправочный коэффициент на вязкость — он автоматически корректирует показания без перекалибровки. В высокотемпературном исполнении Т3 датчик ДИЭ-28-Т3 оснащён пассивным охлаждением: оребрённый корпус отводит тепло при температуре ПИП до +350 °C.
В двигателях с замкнутой топливной системой топливо подаётся по трубопроводу «подача», а остаток возвращается по «обратке». Дифференциальный расходомер «РВШ-ТА»: два ПИП (подача и обратка) и один СКЭ-01, который вычисляет разность и отображает фактическое потребление.
В стандартном Ex-исполнении СКЭ-01 размещается во взрывобезопасной зоне. Внутри корпуса СКЭ-01 — барьер искрозащиты КОРУНД-М740. Кабельная линия и датчик во взрывоопасной зоне обеспечены искробезопасной цепью Exia. Маркировка: 0ExiaIICT6X.
При резком открытии клапанов или пуске насосов возможны гидроудары. Для таких условий — специальное исполнение ПИП с усиленными подшипниками и уменьшенным углом атаки лопастей. Указывайте в опросном листе.
| Типоразмер | DN | Диапазон расхода | Макс. давление |
|---|---|---|---|
| РВШ-ТА-010 | DN 10 | 0,03–3,0 м³/ч | до 63 МПа |
| РВШ-ТА-020 | DN 20 | 0,3–7,0 м³/ч | до 63 МПа |
| РВШ-ТА-032 | DN 32 | 1,0–20,0 м³/ч | до 63 МПа |
| РВШ-ТА-050 | DN 50 | 2,0–40,0 м³/ч | до 40 МПа |
| РВШ-ТА-065 | DN 65 | 4,0–80,0 м³/ч | до 25 МПа |
| РВШ-ТА-080 | DN 80 | 6,0–120,0 м³/ч | до 25 МПа |
| РВШ-ТА-100 | DN 100 | 10,0–200,0 м³/ч | до 16 МПа |
▸ Наименование жидкости (нефть, дизтопливо, битум, буровой раствор)
▸ Вязкость при рабочей температуре, сСт
▸ Диапазон расхода — минимальный и максимальный, м³/ч
▸ Рабочее давление, МПа
▸ Рабочая температура жидкости, °C
▸ Наличие взрывоопасной зоны и её класс
▸ Требуемые выходные сигналы: RS-485 Modbus, 4–20 мА, импульсный
▸ Тип учёта: технологический или коммерческий
▸ Тип присоединения: фланцевое (D), резьбовое (Z), груввлок (G)
Каждая модель турбинного расходомера «Мария+» официально зарегистрирована в реестре СИ РФ (Аршин) и имеет свидетельство об утверждении типа средств измерений.
